DT-13/120同步检查电器的说明书-上海上继科技有限公司

发表时间:2019-04-15 09:15 浏览次数: 〖返回〗

DT-13/120同步检查继电器产品概述:

DT-13/120同步检查继电器用于两端供电线路的自动重合闸线路中,其作用在于检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

·返回系数:不大于0.8。在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

·功率消耗:不大于3.5VA。

·介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

·触点容量当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA

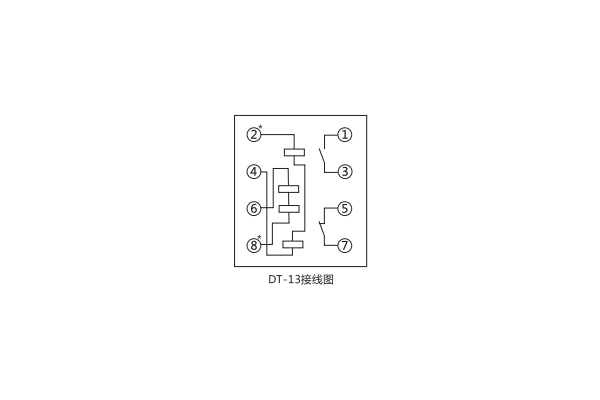

DT-13/120同步检查继电器接线图:

接线图

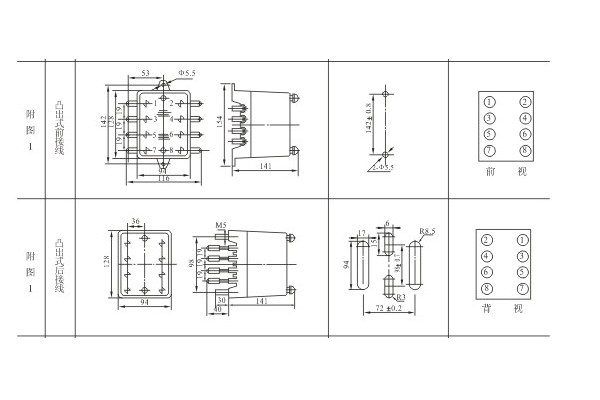

DT-13/120同步检查继电器尺寸图:

开孔尺寸




上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
