一、用途:

DX-15A/D型信号继电器用于电力系统二次电路的继电保护线路中,作为直流回路动作指示信号用。

二、主要技术数据:

额定值:DC 220V、110V、48V、24V、12V、0.01A、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、0.75A、1A。

复归电压:DC 220V、110V、48V、24V、12V。

触点形式:DX-15A、B/D 2付断电保持动合触点1付断电复归动合触点;信号牌为电动复归。DX-15A、B/S 2付断电保持动合触点2付断电复归动合触点;信号牌为手动复归。

动作值:电压型继电器不大于70%额定电压;电流型继电器不大于90%额定电流;复归线圈的动作电压不大于80%额定电压。

返回值:不大于2%。

动作时间:动合触点的闭合时间不大于20ms。

功率消耗:电压型继电器不大于3W;电流型继电器不大于0.2W;复归线圈不大于5W。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量

为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2kV(有效值)、50Hz交流电压历时1分钟试验,而无绝缘击穿或闪络现象。

三、内部接线及外引接线图:

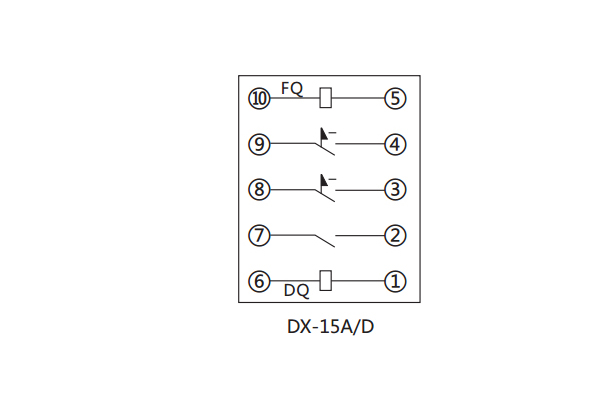

接线图

四、外形及开孔尺寸

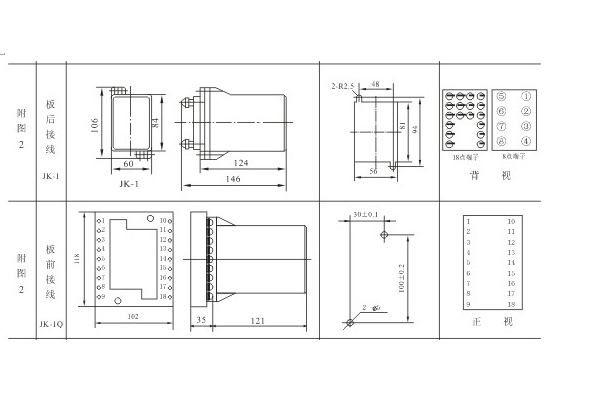

DX-15A采用JK-5壳体,

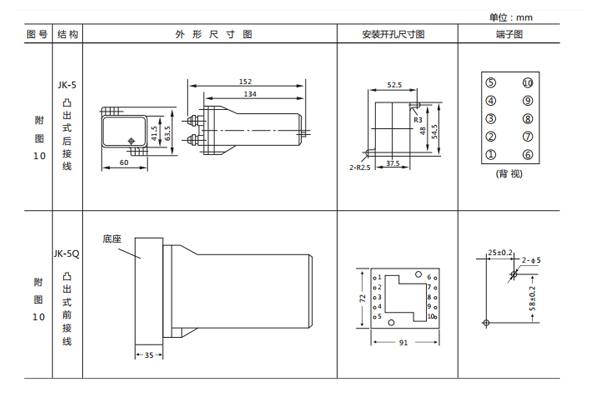

DX-15B采用JK-1壳体,

DX-15A/D继电器开孔尺寸

DX-15A/D继电器开孔尺寸
