JY-ZA直流高低值电压继电器工作原理及说明书-上海上继科技有限公司

发表时间:2019-04-10 12:42 浏览次数: 〖返回〗

JY-ZA直流高低值电压继电器用途:

JY-ZA直流高低值电压继电器为直流电压自动调节测试元件,适用于电力保护系统, 镍隔电屏等直流电压监视配套使用

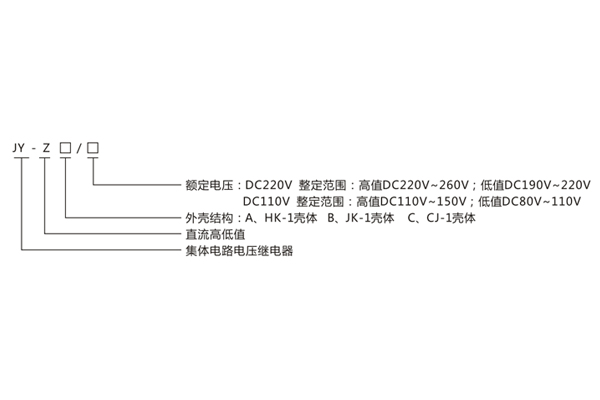

JY-ZA直流高低值电压继电器型号命名及含义:

型号命名及含义

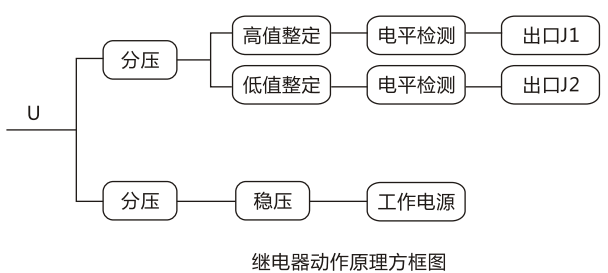

JY-ZA直流高低值电压继电器工作原理:

工作原理

正常情况下,高值整定回路输出电压小于门槛电压,继电器J1不动作,指示灯不亮,低值整定回路输出电压不大于门槛电压,继电器J2动作,动作断路断开,指示灯不亮。

当被监视的输出电压的变休超过继电器的整定范围时(过高或过低) ,继电器的动合(高值)或动断(低值)触点接通控制回路, 发出信号,即高值整定回路输出电压大于门相监电压,动合触点闭合,指示灯完 ,低值整定回路输出电压不小于门槛电压,动断触点闭合,指示灯亮。



JY-ZA直流高低值电压继电器使用方法:

该继电器高值和低值可分别通过面板上的拔轮开关进行整定,根据面板上的整定公式可在继电器规定的整定范围内任意调节(调节幅度不小于1V) ,拔率合开关分别对应整定公式中的十位和个位。



上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
