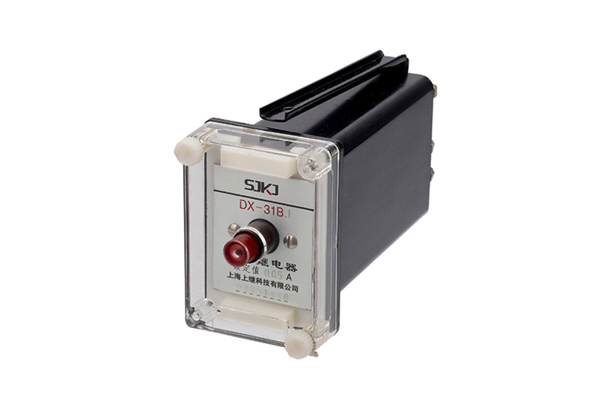

DX-31B继电器

用途:

DX-31B信号继电器包括DX-31B、DX-32A、DX-32B,适用于直流操作的保护线路中,作为动作指示器。DX-31BJ、DX-32AJ、 DX-32BJ适用于交流操作的保护线路中,作为动作指示器。

DX-31B信号继电器结构和原理:

本继电器为拍合型电磁式信号继电器,在一个导磁体上有吸引线圈(电流或电压)在导磁体上装一个活动的动板,动板上的绝缘板顶动两组动合触点。

DX-31B型在动板上并装有限制片,是触点机械闭锁的擒纵机械,在铭牌上装有信号指示器。DX-32A型多一个保持线圈作为电压闭锁机械在铭牌上装有信号灯。

DX-32B型多一组动合触点,保持线圈与信号灯是并联的,在信号灯烧毁时保持线圈仍可正常工作。

DX-31B型信号继电器的吸引线圈通电时产生电磁吸力,将动板吸合。此时触点处于工作状态(动合触点闭合)同时限制片将信号牌纵放而显示动作,当吸引线圈断时,由于限制片的作用,触点与指示器仍处于工作状态。当按动指示器后,动板回到起始位置,限制 片将指示器擒住,触点回到原位。

DX-32A,DX-32B型信号继电器的吸引线圈通电时,产生电磁吸力,将动板吸合,此时触点处于工作状态,其中一组触点将保持 线圈通电,指示灯亮,显示动作,当吸引线圈断电时,继电器受保持线圈的电磁吸力,仍保持在工作状态,当保持线圈断电时,继电器 则返回到起始位置。继电器有嵌入和突出两种安装方式,请在订货时注明。

 线圈电阻值:

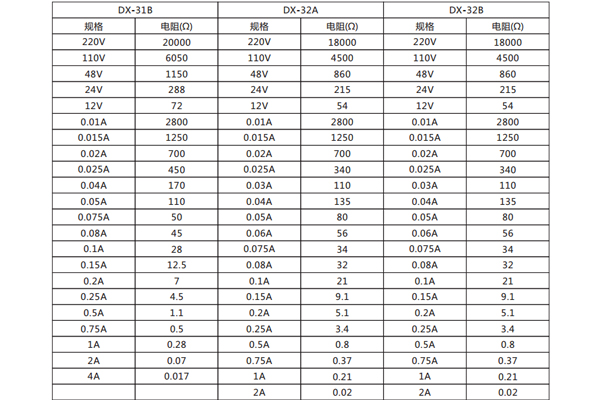

线圈电阻值
