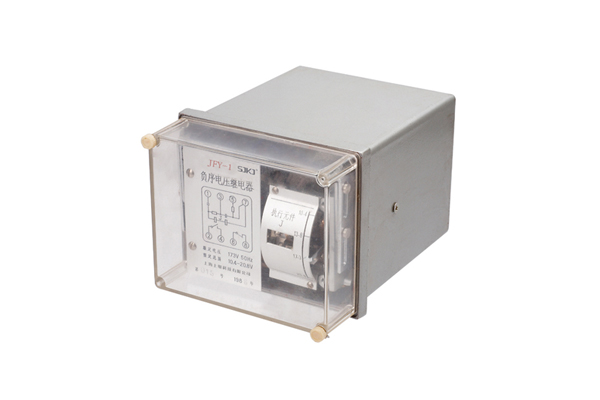

JFY-1负序电压继电器概述:

JFY-1负序电压继电器为集成电路型继电器,可用于发电机和变压器的继电器保护线路中,作为电压闭锁元件,它反映不对称故障时线路电压的负序分量。该继电器采用拨码开关来整定动作电压,使动作值的整定更加精确、直观,为用户提供了极大方便。并可直接替代原用DY-4型负序电压继电器。

JFY-1负序电压继电器技术数据:

1.额定参数

2.额定辅助直流电压:220、110、48V;

3.额定交流电压:110V、50Hz。

4.动作值及准确度

继电器的负序动作电压为6 ~ 30V。

在任一整定点上,其动作值误差不超过±3%,一致性不大于3%。

返回系数

继电器的返回系数不小于0.9。

动作时间

当作用于继电器上的电压为1.2倍动作电压时,继电器的动作时间不大于0.1s。

当作用于继电器上的电压为3倍动作电压时,继电器的动作时间不大于0.03s。

可靠性:

在最小整定值下,继电器施加1.1倍对称的正序额定电压继电器不应误动,可靠系数不小于2。4.3整定

a.整定采用三位拨码盘,拨盘数字乘以0.1即为整定值,如:若要整定负序动作电压为15V,则可将拨盘数字为150,150×0.1=15,即为整定值,同样,若要整定负序动作电压为6V,则可将拨盘数字整定为060,60×0.1=6,即为整定值。

b.整定范围: JFY-1负序电压继电器的整定范围为6~30V。

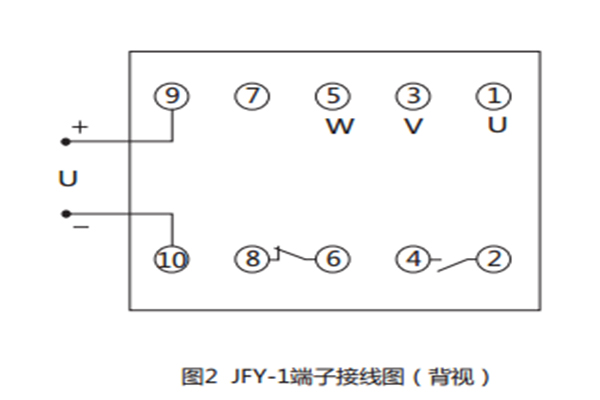

JFY-1端子接线图

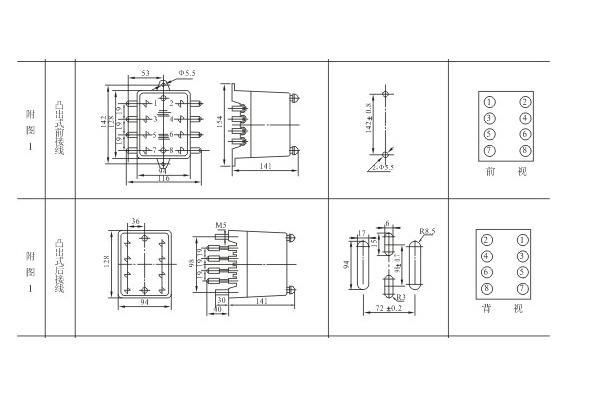

JFY-1负序电压继电器外形及开孔尺寸:

接线图
