开关柜的工作原理及作用 开关柜和配电柜区别-上海上继科技有限公司

发表时间:2023-11-24 10:40 浏览次数:77 〖返回〗

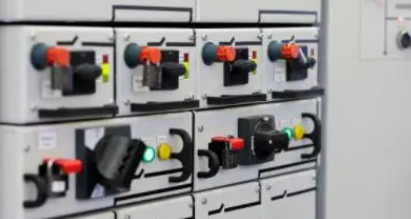

开关柜的工作原理及作用

开关柜是电力系统中常用的一种电气设备,主要用于控制、保护、测量和配电。其主要工作原理是通过开合开关和配电保护装置来对电力系统进行控制和保护,保证电力系统的正常运行。以下是开关柜的工作原理及作用:








1. 控制电路:开关柜通过控制电路,对受控电器进行开启、关闭、检修和维护等操作。

2. 保护电路:开关柜通过配电保护装置,对电力系统进行电气保护,包括过电流、短路、欠电压、过电压、接地故障等多种故障类型的保护。

3. 测量电路:开关柜通过电流互感器和电压互感器等测量电器,对电力系统各种参数进行测量,如电压、电流、功率因数等。

4. 配电电路:开关柜通过开合开关,对电源进行切换和配电,确保电力系统各个设备的供电。

5. 传感器部分: 在现代高度自动化的特殊设备中,还可以用传感器模块进行精确检测。

总之,开关柜是电力系统保护和控制的关键设备,能够保证电力系统的正常运行。开关柜配置的功能模块和传感器因用途而有所不同,但基本的电气装置结构相似,通常由开关、配电装置、保护和测量装置等构成。

高压开关柜的组成

高压开关柜,是一种用于控制和分配电力板块的电力设备,由于其具有高压、大电流、高可靠性、高防护等特点,广泛应用于电力系统中。高压开关柜一般由以下组成部分:

1. 开关柜本体:开关柜本体由钢板制成的外壳、上下部分的固定接线柱、门锁、安全开关等组成。

2. 断路器:断路器是控制电路中电源开门和自动重合闸操作的重要元件,采用磁吸分合的原理来控制电路的分合,具有可靠性高、切断能力大等优点。

3. 隔离开关:隔离开关在开关柜中主要起到隔离、分离电路的作用,通常与断路器、负荷开关等配合使用,确保电路的安全性。

4. 负荷开关:负荷开关是用于控制和保护小电流、小容量电设备的开关。它具有小型化、智能化等特点,可实现电流保护、短路保护、过载保护等多种功能。

5. 互感器:互感器是一种用来检测电力变压器所产生电磁感应的电器元件,它能将电力系统中的电压信号、电流

信号等

转换为小信号,以便进行测量和控制。









6. 电压、电流互感器:电压互感器主要是用来测量电力系统中的电压变化,而电流互感器主要是用来测量电力系统中的电流强度,两者都是高压开关柜中必不可少的元器件。

以上是高压开关柜的主要组成部分,不同类型的开关柜结构和组成也有所不同。

开关柜和配电柜区别

开关柜和配电柜是电力系统中的两种装置,虽然它们都是电力配电系统中重要的设备,但在使用目的、安装位置、功能和特点等方面有所不同。

1. 目的不同:

开关柜主要用于对电力系统进行电气控制和保护,并将电力系统的电能提供给负载端。开关柜用于将负载电路接入电源,进行过载和短路保护,同时也用于分段控制电力系统。

配电柜则用于对电能进行分配、测量、监控,以及保护电力系统。配电柜安装在馈线侧,主要任务是通过安装变压器将高压电线电能转变为低压电能,接通低压电力网络。

2. 安装位置不同:

开关柜通常安装在发电厂的变电站或用电站内,使变电站或用电站中电气设备的电气控制和保护、电能分配可靠快捷,同时也用于分段控制电力系统。

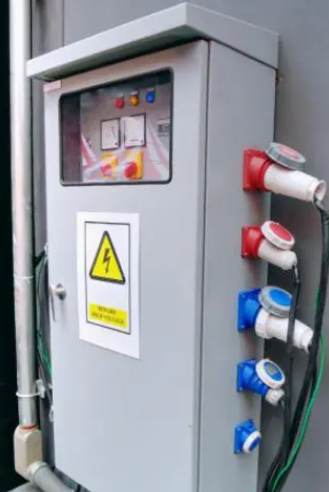

而配电柜通常安装在

负载

端的用电设备附近。一般为低压或中压电力系统的终端电力设备安装时,配电柜就负责将电能进行分配、监控、测量及保护。

3. 功能不同:

开关柜一般包括电气控制装置、电力保护装置、测量装置以及控制电缆接口等组件,实现对电机、发电机、开关、线路等的远距离电气控制和保护。

配电柜通常包括母线、开关、负载开关、熔断器、断路器、保险丝、漏电保护器等组件,实现电能的分配、控制、保护和监控等功能。

4. 特点不同:

开关柜具有较强的短路脱扣能力和负载切换能力,因此需要具备电气保护功能,所以它的动作速度非常快,遇到故障时可以迅速脱扣以保护电力设备的安全。

配电柜在设计时应该考虑到电气分配顺序、电路选用、以及高可靠性的母线等特点,以便于满足各种复杂的配电要求。同时,配电柜也需要考虑到其可靠性和安全性等方面的要求,在保证电路连通性的同时,也要保证电源正常、安全和稳定。

因此,开关柜和配电柜虽然在电力配电系统中属于两种不同的装置,但它们都具有各自特定的功能和应用范围,可以互相协同配合,形成完整的电气配电系统。
