24V直流继电器的应用与维护指南-上海上继科技有限公司

发表时间:2023-11-07 10:56 浏览次数:113 〖返回〗

在电力控制系统中,24V直流继电器是一种非常重要的电控器件。


它能够通过控制接触点的开与关,实现对电路的精确控制。


继电器资缘网将详细介绍24V直流继电器的工作原理、使用方法、应用领域及维护注意事项,帮助大家更好地了解和使用这种重要的控制器件。

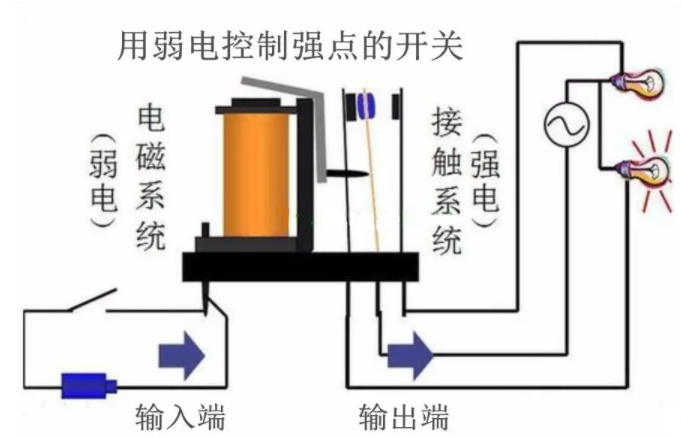

现在,我们通过一张图来看24V直流继电器的工作原理。










24V直流继电器的工作原理


继电器的弱点控制部分需要保证线圈电压是24V,这样它才能稳定工作。


至于强电部分,就是你想控制的负载(比如灯泡)。继电器接触系统的触点组有很多类别,图示的是一组触点的情况。


首先得弄清楚自己手中继电器的触点组和哪端是常开触点(线圈未通电时触点断开的)和常闭触点(线圈给工作电压才断开的)。


然后通过简单的电路接线,就能达到你的目的了。

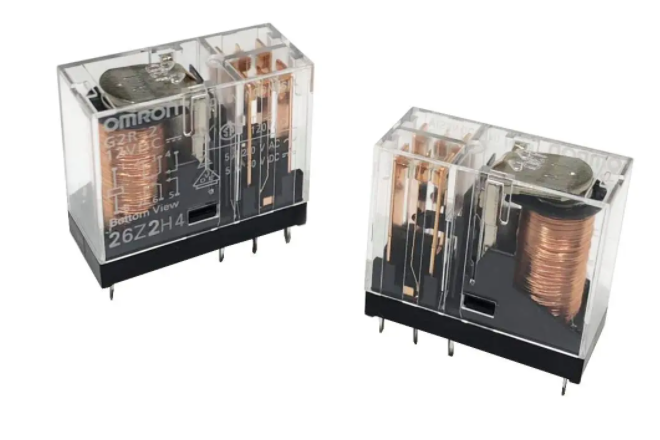

OMRON功率继电器24VDC 8脚5A


DC24V继电器的工作原理就是通过控制线圈,断电来实现触点的接通与断开,从而达到对设备的逻辑控制。


它的线圈工作电压是直流24V,触点有一路输入、两路输出,输出一常开、一常闭,输入、输出触点**允许通过的电压为AC250V、电流为8A。


继电器就是利用电磁铁的原理来工作的。通电后,电磁铁会产生磁场,对铁件有吸力。


这个吸力就能控制铁件触点的开关通断。可以说它是一个电磁铁可控开关。


DC24V继电器只是代表它的线圈额定工作电压是直流24伏。


当线圈通过直流24V直流电时,线圈会产生磁场,可以吸合触点(常开变成常闭,或者常闭变成常开)。


当断电时,触点会释放复位,常开和常闭恢复原来的状态。


机械式继电器由固定铁芯、动铁芯、动触点、静触点、弹簧、线圈、接线端子和外壳组成。


它的线圈就是控制回路,而触点是主回路。两个回路是完全隔离的。



24v直流中间继电器


现在也有一种固态继电器,使用一些可控硅和场管来做触点开关。


它不需要使用线圈之类的装置,而是通过晶体管控制电路来实现的。


这种继电器是非隔离的,使用范围会窄小一点,但可靠性会高很多。


相信大家对24V直流继电器的工作原理和使用方法有了更深入的了解。


在实际应用中,我们应当注意选择合适的继电器型号和规格,正确地连接电路,并定期进行维护检查,以确保继电器的正常工作和电力控制系统的稳定运行。
