一、JSL-11过流继电器应用接线举例

1、采用直流操作电源

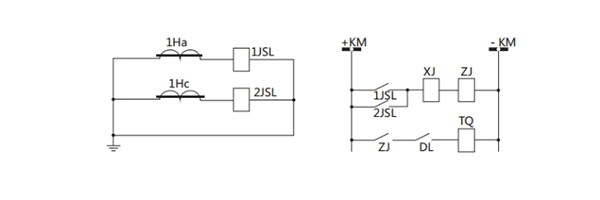

如上图所示为直流操作的由JSL继电器构成的二相式定时限保护的原理图。若作为线路保护JSL应选择JSL-11、12型;若用于变压器、电动机过负荷保护,根据需要,在延时跳闸时选用JSL-11、12型;在延时发信号时选用JSL-13、14型继电器。

2、采用交流操作电源

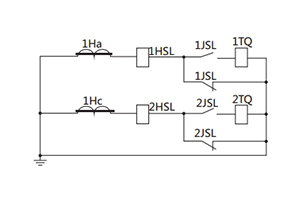

如上图所示为由JSL继电器构成的去分流操作机构的保护原理图。若作为线路保护JSL应选择JSL-15型;若用于变压器、电动机过负荷保护、根据需要,在延时跳闸时选用JSL-15型;在延时发信号时选用JSL-16型继电器。

二、JSL-11过流继电器说明书

1、JSL-11系列静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器,电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2.0-9.9A级差为0.1A;精度高、功耗小,动作时间快、返回系数高,其结构与GL系列过流继电器相同。

3、本继电器的使用,对交流操作的开闭所和高配用户中特别解决了:满足电力部压缩时间级差反措要求,克服了反时限交流操作保护装置与大电网定时限保护不相配合的致命弱点,避免了因用户故障造成保护越级跳闸进而扩大事故;采用数码开关设置定值的定时限保护,消除了原反时限特性继电器在定值计算,上下级配合及调试中带来的大量繁琐的工作量,极大的方便了工作人员的设计和现场工作。

三、JSL-11过流继电器安装和接线须知

对于无辅助电源的产品:

1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。方法如下:

a、从包装盒中取出继电器。

b、检查继电器外观是否完好,壳内有无凝露,内部元件器有无损坏。

c、确定继电器无损坏后,方可进行各项测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循说明书中有关技术指标的规定。

2、检查测试结束后,即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。

3.为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平稳;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。
