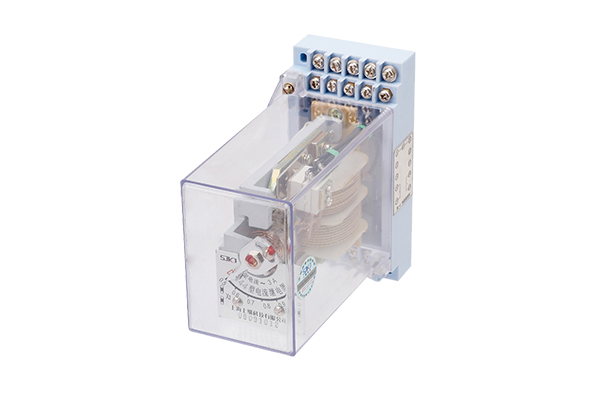

DL-44电流继电器-上海上继科技有限公司

发表时间:2020-04-30 21:58 浏览次数: 〖返回〗


一、DL-44电流继电器内部端子外引接线图(正视)


二、DL-44电流继电器说明书

1.DL-44系列电流继电器,用于电机、变压器和输电线的过负荷和短路保护线路中,作为起动元件;

2.本继电器是随着开关柜体不断改进而最新研发的配套产品,外壳为凸出式固定结构,也可卡装在35mm的道轨上,板前接线。具有体

积小、外形直观、安装接线方便等优点。

三、DL-44电流继电器结构和原理

1.继电器系电磁式瞬时动作磁系统有两个线圈线圈出头接在底座端子上用户可以根据需要串并联因而可使继电器整定变化一倍。

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。
