一、JGL-15继电器使用方法

1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

二、JGL-15继电器概念

1、JGL-15系列静态反时限过流继电器(以下简称继电器)具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度高、功耗小、动作时间快、返回系数高,是GL-型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

三、JGL-15继电器安装和接线须知

1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。

方法如下:

a、从包装盒中取出继电器。

b、检查继电器外观是否完好,壳内有无凝露,内部元器件有无损坏。

c、确定继电器外观无损坏后,方可进行各测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

2、检查测试结束后,即按以下步骤进行安装。

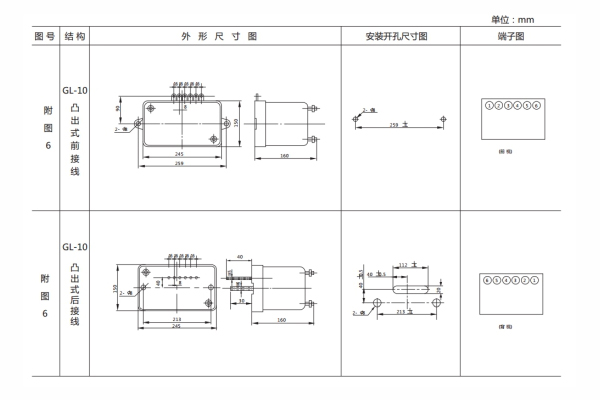

a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。

3、为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平衡;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。
