JGL-14继电器-上海上继科技有限公司

发表时间:2020-04-21 21:35 浏览次数: 〖返回〗

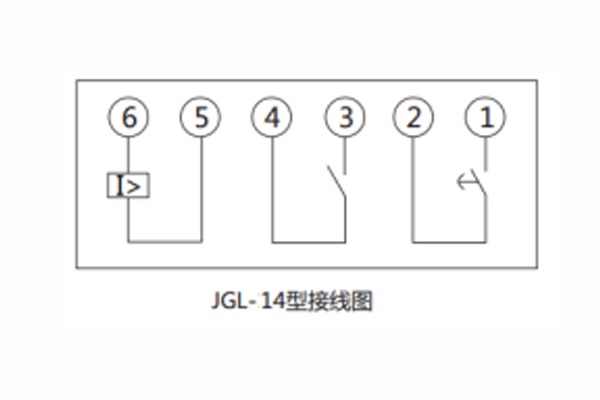

一、JGL-14继电器端子接线图


本继电器用四组数定拨盘开关来进行过流动作整定值、速断倍数、过流延时、速断延时的整定(整定开关白字为整数部分,红字为小数部分)。

1、过流动作整定值继电器面板上左边装有一组过流整定值开关,由三个数字拨盘开关组成,自左至右分别为十位数、个位数、小数第一位数,数字开关值置100,则过流整定值为10.0A。

2、速断电流整定值继电器面板上第三组开关为速断倍数,有二个数字开关,自左到右,分别为十位数和个位数,整定数即为速断倍数,速断的电流整定值=过流整定值×速断倍数,例如:过流整定值为2.0A,速断倍数为02,则速断的电流整定值为2.0A×2=4A。

3、过流延时的整定

3.1定时限延时整定:首先把过流延时开关打在定时限这一边。继电器面板上第三组开关为过流延时开关,由四组数字开关组成,整定级差为0.01s,开关的四位数字中间有一个小数点,小数点左边分别为个位和十位,小数点右边为百分之一秒和十分之一秒,例如:过流延时T=150ms.将四位数字开关调整为0015即可。过流延时整定开关在投入运行时不能小于0.05s,更不能置“0”,以免误动。

3.2过流反时限延时时间整定:首先把过流延时开关打在反时限这一边。

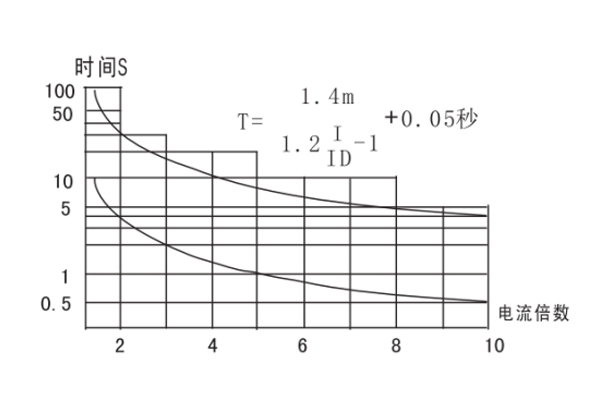

反时限特性曲线如图2所示:


注:反时限特性曲线的选取,只能接表2规定的上下限之间选择。本继电器反时限延时通过过流延时开关可调整10倍动作电流时的动作时间,例如:取10倍动作电流下时动作时间为0.5s,将过流延时的四位数字开关调整为00.50即可,如取10倍动作电流下延时4s,将过流延时的四位数字开关调整为04.00即可。(反时限延时也可以通过过流延时开关调整为2倍动作电流时的动作时间,具体由用户定货时提出,出厂时一般以10倍为准。)

二、JGL-14继电器说明书

1、JGL-14系列静态反时限过流继电器(以下简称继电器)具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度高、功耗小、动作时间快、返回系数高,是GL-型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

三、JGL-14继电器正常工作环境

1、环境温度:-10℃~+50℃;

2、相对湿度:不大于90%;

3、大气压力:86kPa~106kPa;

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质,不允许有明显的水气,不允许有严重的霉菌存在。
