一、JL-G-S继电器主要用途

JL-G/S继电器用于电动机、发电机、变压器和输电线路中,作为电力系统交流回路的过电流保护或过负、短路的启动元件,给出报警信号或切除故障。

二、JL-G-S继电器主要技术条件


1、电流整定范围:0.1~99.9A,整定级差0.1A;0.02~9.99A,整定级差0.01A;2、延时整定范围:0.05~9.99s,整定级差0.01S;0.1~99.9s,整定级差0.1s;1~999s,整定级差:1S;

3、返回系数:不小于0.90

4、电流误差:电流整定平均误差≤±3%,平均误差=(5次测量平均值-整定值)/整定值×100%

5、延时误差:10秒内误差:≤±(1‰+10ms);10秒以上误差:≤±(1%+10ms)

6、功率消耗:辅助电源≤5VA;启动电源≤1VA。

7、绝缘电阻:继电器各带电端子对外露非带电端子或外壳之间,用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

8、介质强度:继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟无击穿或闪络现象。

9、抗干扰性:符合DL478-92<<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量:在电压不超过,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过2A,功率因数为COSφ=0.4±0.1的交流电路中,断开容量为25VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命:电寿命105次,机械寿命106次

12、返回时间:≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源:AC/DC48V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

三、JL-G-S继电器主要特点

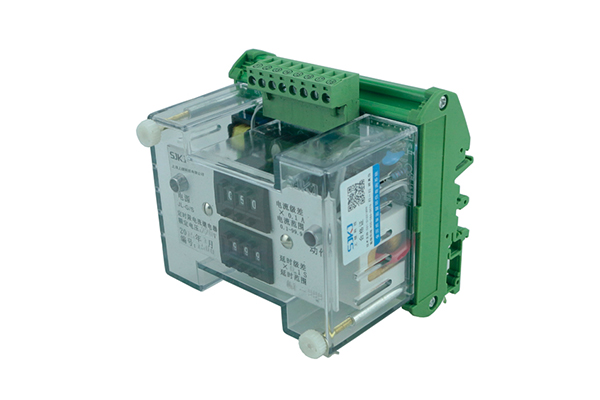

本系列继电器是静态型复合继电器,复合了一个电流继电器,一个时间继电器;采用进口集成电路进行运算比较和延时;数码整定,电流和延时分别用三位拨码开关整定,整定范围宽,级差小,整定方便又直观;精度高误差小、无需校验、动作速度快、返回系数高、功耗低辅助电源采用开关电源变换,交直流通用,工作电压范围大,接线简单,可以卡在35mm标准导轨上,安装方便体积小的特点。
