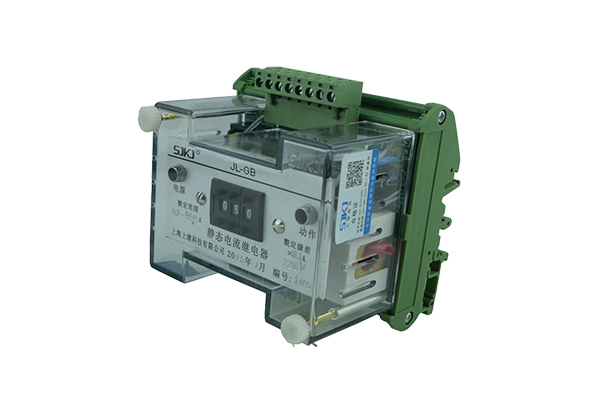

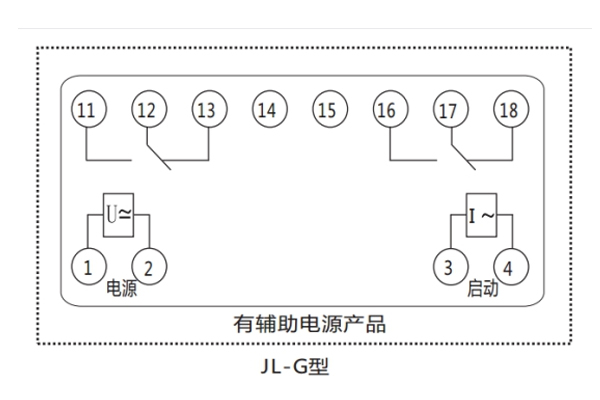

一、JL-GB继电器内部端子外引接线图(正视)


二、JL-GB继电器型号分类及含义


三、JL-GB继电器技术数据

1、电流整定范围:0.1~99.9A,整定级差:0.1A;0.02~9.99A,整定级差:0.01A;

2、返回系数:过流0.90~0.95,欠流1.05~1.11

3、整定误差:电流整定平均误差≤±3%,平均误差=(5次测量平均值-整定值)/整定值×100%

4、功率消耗:辅助电源≤5VA;启动电源≤1VA。

5、绝缘电阻:继电器各带电端子对外露非带电端子或外壳之间,用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

6、介质强度:继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟无击穿或闪络现象。

7、抗干扰性:符合DL478-92<<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装置的电气抗干扰试验>>中的有关规定。

8、触点容量,在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过2Acosφ=0.40.569、触点寿命:电寿命10次,机械寿命10次;10、动作时间:≤25ms(过流1.2倍整定值,欠流0.5倍整定值)11、返回时间:≤25ms(过流0.5倍整定值,欠流1.2倍整定值)12、辅助电源:AC/DC48V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)触点容量:在电压不超过,电流不超过,时间常数为±直流有感负荷电路中,断开容量为;在电压不超过,电流不超过,功率因数为φ±1的交流电路中,断开容量为250VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A。

9、触点寿命:电寿命105次,机械寿命106次;

10、动作时间:≤25ms(过流1.2倍整定值,欠流0.5倍整定值)

11、返回时间:≤25ms(过流0.5倍整定值,欠流1.2倍整定值)

12、辅助电源:AC/DC48V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)
