一、BG-13B功率继电器的应用范围

BG-13B功率继电器(以下简称继电器)应用于电力系统方向保护接线中,作为功率方向元件。BG-13B用于接地保护。

二、BG-13B功率继电器的参数

1额定数据:交流额定电压为100V;交流额定频率为50Hz;交流额定电流为lA、5A;直流额定电压为48V、110V、220V。

2继电器**灵敏角: BG-13B为+70°，在额定值下,误差不大于±5°。

3动作值:在**灵敏角及额定电流下,继电器的最小动作电压不大于2V。

4动作时间:在**灵敏角和4倍动作功率(电流额定电压为4V)时,不大于30ms。

5功率消耗:交流电压回路不大于4VA;交流电流回路不大于1VA;直流不大于6W。

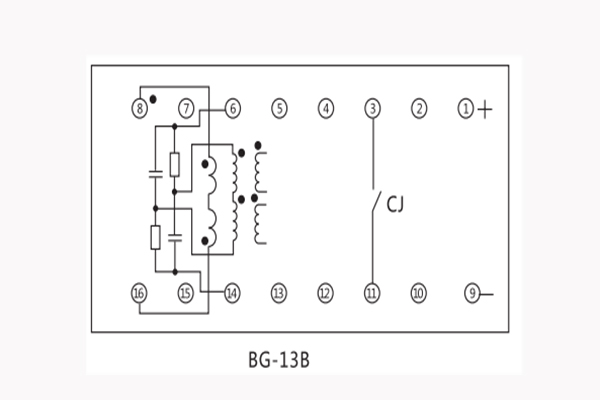

三、BG-13B功率继电器的接线图
