一、LG-11功率方向继电器的用途

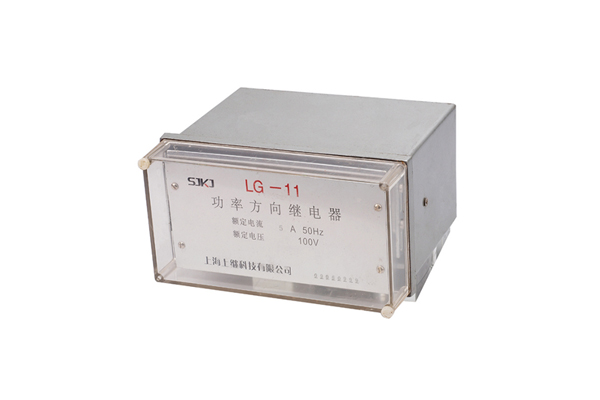

LG-11功率方向继电器 ,应用在方向保护中作为功率方向的判别元件,LG-11型用于相间短路保护 。

二、LG-11功率方向继电器的技术数据

1、额定数据:

额定电流:5A或1A。

额定电压:100V。

额定频率:50Hz。

2、继电器的灵敏角:LG-11型为 -30°或-45°,灵敏角的误差±5°。

3、在灵敏角小通入额定电流时继电器的动作电压不大于2V。

4、返回系数:继电器的返回电压和动作电压之比不小于0.45。

5、动作时间:,在灵敏角下,电压由额定突然降4倍最小动作电压,电流同时由0升至额定电流时,动作时间不大于30mS。

6、记忆时间,当模拟保护出口处短路在灵敏角下,突然增加额定电流至10倍额定电流,电压自100V同时突然降到0的情况下,继电器应可靠动作,其极化继电器动作保持时间不小于50ms。

7、功率消耗:电流回路不大于6VA,电压回路不大于20VA。

8、继电器可以长期耐受1.1倍的额定电压及额定电流。

9、当电压不大于220V电流不大于lA时,触点能断开直流有感负荷(时间常数不大于5x10-3s)20W。

10、继电器电路与外壳间的绝缘电阻在温度+ 40°C及相对湿度为85%时不小于10M0。

11、继电器的绝线强度应耐受交流50Hz电压2kV历时1Min的耐压试验而无击穿或闪络现象。

三、LG-11功率方向继电器的使用维护

继电器在使用前应首先检査运输中是否发生损坏,先进行机械检査各螺钉是否紧固,各焊点是否牢固可靠,然后检査极化继电器,将极化继电器(2)-(3)短接, (1)和(4)加电流, (4)为正极性,要求动作电流不大于lmA,返回系数不小于0.5 ,触点间隙不小于0.2mm。如发现不符合要求时,可以调整左止挡螺钉,以改变动作电流值,调整右止挡螺钉,以改变返回电流值。如调整右止挡螺钉达不到要求时,允许移动瓷座位置来调整,直到满足要求为止。

调好极化继电器后将极化继电器插上,进行电气性能检査,先进行潜动检査,电压回路经200短路,电流回路通入额定电流,测量极化继电器线圈上,即(9)(10)端子上的电压调整R1使电压为零,然后在电压回路加电压100V,电流回路开路测量极化继电器线圈电压,调整R2使为零,反复调整电压电流潜动,使级化继电器线圈电压为零,然后在上述条件下突然加入及切除10倍额定电流或100V电压,继电器触点不应有鸟啄现象,如发现在切除大电流或100V电压时触点有鸟啄现象,可更换比较回路电阻或电容使制动回路电容放电时间常数不小于工作回路电容放电时间常数。更换后应重新进行潜动调整,潜动调整完毕后,将电位器制动螺母锁紧,然后再检査继电器的灵敏角和灵敏度及返回系数,应满足技术要求。对于LG-11型发现灵敏角超差,应检査电压谐振回路是否失调,加电压100V时应满足UC-UL=10-15V可通过改变电感抽头及增減一小绕组来达到,同时进行记忆特性试验,当模拟出口处短路,电压自100V突然降到零,电流不大于0.2倍额定电流的情况下继电器应可靠动作,然后再作瞬变检査,在最大灵敏角反向处突然加10倍额定电流同时100V电压突然降到零时继电器应无鸟啄现象。

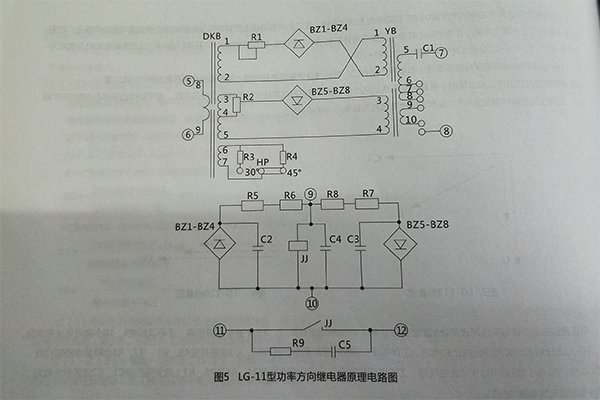

原理图

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438



{以上内容仅供参考,上海上继科技有限公司有最终解释权}
