ZJX-3A型剪销信号装置

一、ZJX-3剪断销信号装置的用途

ZJX-3A型剪断销信号装置用于水轮发电机组自动化系统中,当水轮机某个剪断销剪断时,其中信号器销体及导线同时被剪断,本装置动作,使信号系统发出剪断信号。

、ZJX-3剪断销信号装置的原理

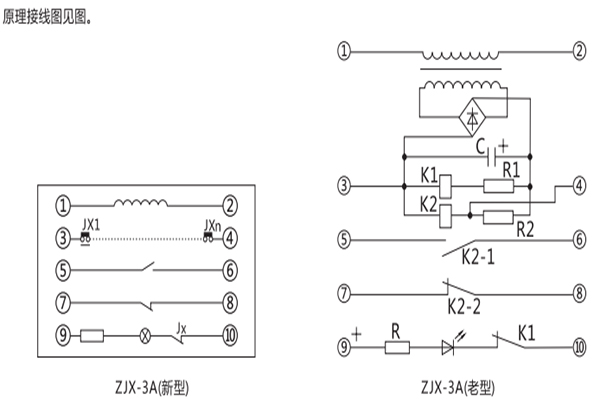

原理接线图


装置由变压器、整流桥、小型密封电磁继电器、电容器、电阻器、发光二极管组成。

当端子①、②接入交流220V、50Hz电源时,电磁继电器K1动作,由K1给出回路运行正常信号,电磁继电器K2被所有串联起来的剪断销所短接, K2不动。当与端子③、④联接的所有水率合机的剪断销有任何一个(或多个)折断时,则电磁继电器K2动作,从而发出控制信号。

当交流母线或厂用交流电停电时,发光二极管发出指示信号。

、ZJX-3剪断销信号装置的技术要求

1、额定电压:a、额定交流电压220V、50Hz ;  b、额定直流电压220V、110V、48V。

2、动作值装置的动作电压不超过85%额定电压。

3、动作时间:在额定电压下,装置动作时间不大于30ms。

4、功率消耗:在额定电压下,功率消耗不大于5VA。

5、线圈温升:当周围环境为40°C时,装置线圈应能长期承受1.1信额定电压,其温升不超过65°C。

6、触点断开容量:在直流有感(t=5ms)回路, U≤220V, I≤0.4A为30W。

7、介质强度:装管所有电路对外壳之间及非带电金属部分之间的绝线应能耐受2kV(有效值) , 50Hz的交流试验电压,历时1min,而无绝缘击穿或闪络现象。

8、寿命:机械寿命为104次;电寿命为103次。

、ZJX-3剪断销信号装置的调试方法

1、 使用前应对装置进行外观检査。

2、将端子①、②接交流220V、50Hz电源,端子③、④短接,电磁继电器K1动作,K2不动。断开③、④端子,电磁继电器K2动作,检査动作电压,其值应不大于85%额定电压。

3、将端子⑨、⑩接直流电源,发光二极管不应显示,断开交流电源时,发光二极管发光指示。

、ZJX-3剪断销信号装置的开孔尺寸

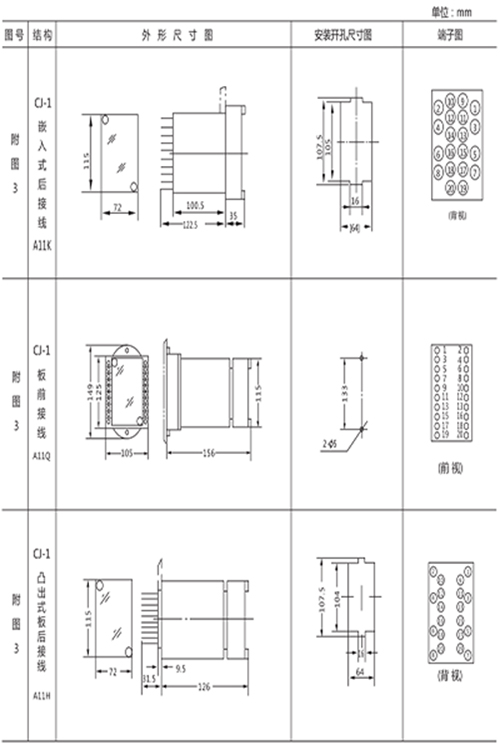

ZJX-3A采用A11壳体,如下图所示

开孔尺寸

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438



{以上内容仅供参考,上海上继科技有限公司有最终解释权}
