电流继电器电压继电器区别是什么?-上海上继科技有限公司

发表时间:2018-08-21 14:34 浏览次数: 〖返回〗

今天我们在这里,简要地介绍一下电压和电流继电器的区别,以供用户正确选用。从工作原理来讲,二者均属电磁继电器,没有任何区别。


从继电器的设计讲,二者是有区别的。电流继电器磁路系统按IW=C来考虑,即在继电器动作过程中由于衔铁的动作而导致线圈电感发生变化时,也不会影响到回路电流值。
该电流是由回路中其它电路元件较大的阻抗决定了的,电流继电器线圈阻抗对整个回路阻抗的影响可忽略不计。因此,一般电流继电器线圈导线匝数少,电感和电阻均较小,因而线圈电流较大。供给电流继电器线圈的是恒定的电流值。
电压继电器线圈输入的信号是相对恒定的电压值,一般是电源电压直接加在线圈上或通过网络分配给它以恒定的电压值。因此,回路电流主要取决于线圈阻抗,一般不涉及其它回路元件。为了尽量减小它对其它支路的分流作用,一般导线细,匝数多,电感和电阻都较大,线圈电流不大。



选用电流或电压继电器时,要有相对的电路条件。电流继电器要求恒流源电路条件,即回路有较大阻抗与之串联,它本身阻抗对回路电流影响很小。电压继电器要求提供恒定的电压。电流继电器当作电压继电器用,因其线圈电阻小,很容易烧坏线圈,甚至造成电源短路。如将电压继电器当电流继电器使用线圈串接在线路里时,由于其大的阻抗会明显地改变原来回路参数,会因线圈得不到足够的电流而继电器不动作。
电压继电器、电流继电器的特点与应用场合

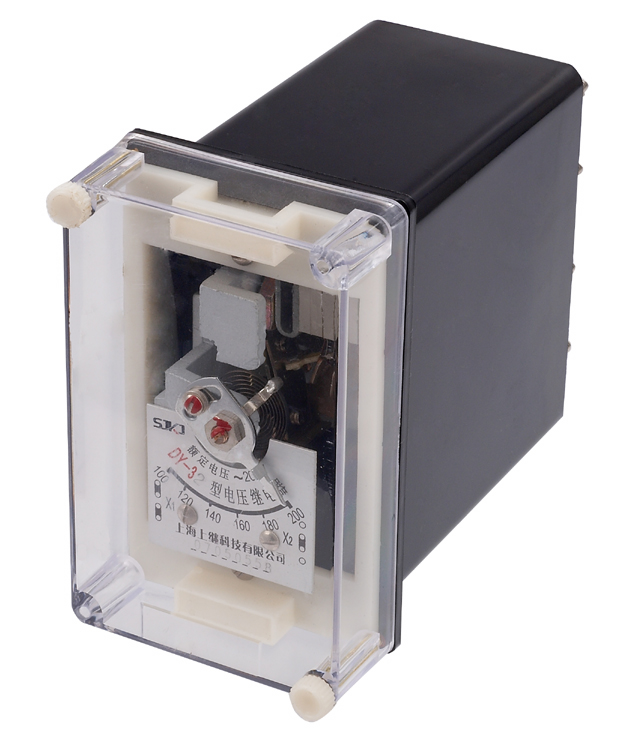

电压继电器的特点与应用场合
电压继电器是一种常用的电磁式继电器,电压继电器用于电力拖动系统的电压保护和控制。其线圈并联接入主电路,感测主电路的线路电压;触点接于控制电路,为执行元件。按吸合电压的大小,电压继电器可分为过电压继电器和欠电压继电器。

1.过电压继电器(FV)用于线路的过电压保护,其吸合整定值为被保护线路额定电1.05~1.2倍。当被保护的线路电压正常时,衔铁不动作;当被保护线路的电压高于额定值,达到过电压继电器的整定值时,衔铁吸合,触点机构动作,控制电路失电,控制接触器及时分断被保护电路。

2.欠电压继电器(KV)用于线路的欠电压保护,其释放整定值为线路额定电压的0.1~0.6倍。当被保护线路电压正常时,衔铁可靠吸合;当被保护线路电压降至欠电压继电器的释放整定值时,衔铁释放,触点机构复位,控制接触器及时分断被保护电路。

3.零电压继电器是当电路电压降低到5%~25%UN时释放,对电路实现零电压保护。用于线路的失压保护。

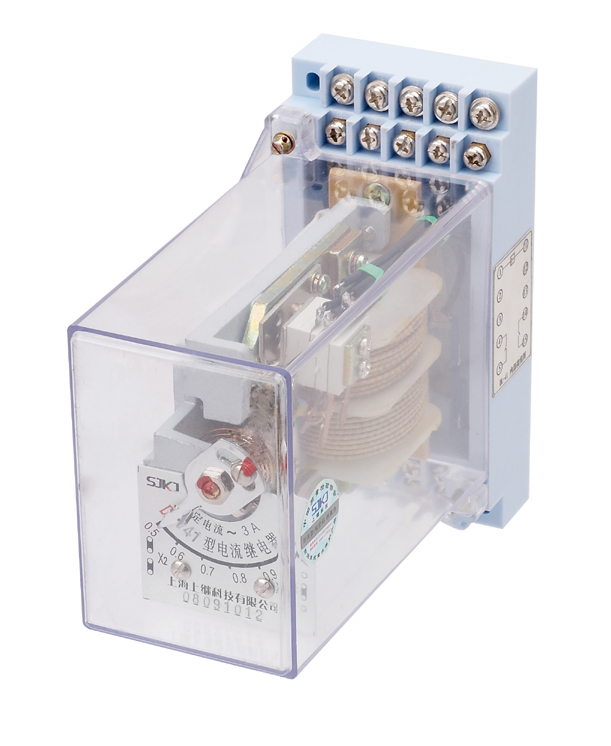

电流继电器的特点与应用场合
电流继电器是一种常用的电磁式继电器,电流继电器用于电力拖动系统的电流保护和控制。其线圈串联接入主电路,用来感测主电路的线路电流;触点接于控制电路,为执行元件。电流继电器反映的是电流信号。常用的电流继电器有欠电流继电器和过电流继电器两种。如下:

1.欠电流继电器(KA)用于电路起欠电流保护,吸引电流为线圈额定电流30%~65%,释放电流为额定电流10%~20%,因此,在电路正常工作时,衔铁是吸合的,只有当电流降低到某一整定值时,继电器释放,控制电路失电,从而控制接触器及时分断电路。
2.过电流继电器(FA)在电路正常工作时不动作,整定范围通常为额定电流1.1~4倍,当被保护线路的电流高于额定值,达到过电流继电器的整定值时,衔铁吸合,触点机构动作,控制电路失电,从而控制接触器及时分断电路。对电路起过流保护作用。
