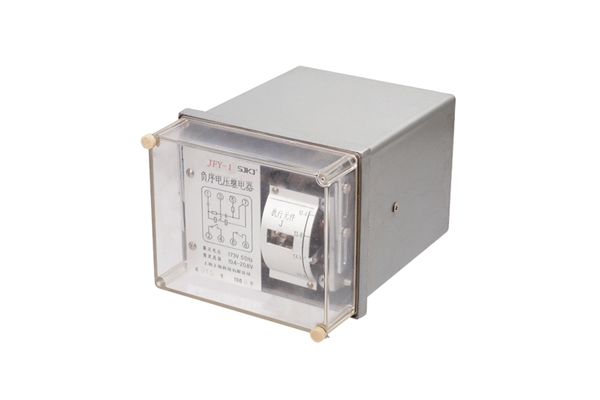

一、JFY-1负序电压继电器概述

JFY-1负序电压继电器(以下简称继电器)为集成电路型继电器,可用于发电机和变压器的继电器保护线路中,作为电压闭锁元件,它反映不对称故障时线路电压的负序分量。

该继电器采用拨码开关来整定动作电压,使动作值的整定更加精确、直观,为用户提供了极大方便。并可直接替代原用DY-4型负序电压继电器。

二、JFY-1负序电压继电器技术要求

2.1额定参数

2.1.1额定辅助直流电压:220、110、48V;

2.1.2额定交流电压:110V、50Hz。

2.2动作值及准确度

继电器的负序动作电压为6 ~ 30V。

在任一整定点上,其动作值误差不超过±3%,一致性不大于3%。

2.3返回系数

继电器的返回系数不小于0.9。

2.4动作时间

当作用于继电器上的电压为1.2倍动作电压时,继电器的动作时间不大于0.1s。

当作用于继电器上的电压为3倍动作电压时,继电器的动作时间不大于0.03s。

2.5可靠性

在最小整定值下,继电器施加1.1倍对称的正序额定电压继电器不应误动,可靠系数不小于2。

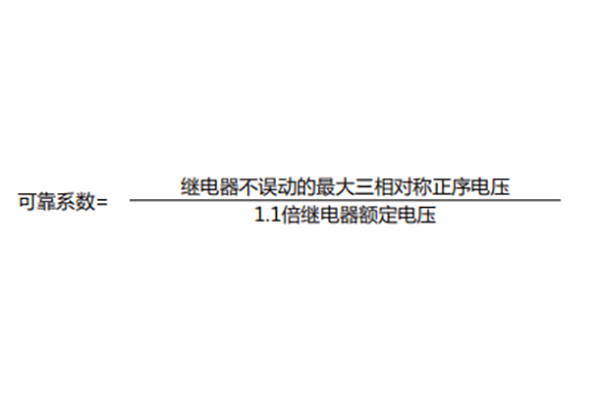

可靠系数

2.6冲击电压

各带电的导电电路分别对地之间以及交流回路与直流回路之间应能承受5kV(峰值)标准雷电波的检验。

2.7承受高频电气干扰能力

能承受频率为1MHz及100kHz衰减振荡波(第一个半波电压幅值共模2.5kV,差模为1kV)脉冲干扰检验。

2.8机械性能

a.工作条件:能承受严酷等级为Ⅰ级的振动响应、冲击响应检验。

b.运输条件:能承受严酷等为Ⅰ级的振动耐久、冲击耐久、碰撞检验。

2.9环境条件

a.环境温度

工作:-10℃~+50℃;24h内平均温度不高于35℃;

贮运:-25℃和+70℃;在极限值下不施加激励量,继电器不出现不可逆变化,温度恢复后继电器应能正常工作。

b.相对湿度:最湿月的平均最大相对湿度为90%,同时该月的月平均温度为25℃,且表面无凝露,最高温度为+40℃时,平均最大相对湿度不超过50%。

c.大气压力:80~110kPa(海拔高度相当于2km及以下)。

、JFY-1负序电压继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。


上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438


{以上内容仅供参考,上海上继科技有限公司有最终解释权}
