JFY-1负序电压继电器使用方法及接线图-上海上继科技有限公司

发表时间:2020-05-09 17:11 浏览次数: 〖返回〗

一、JFY-1负序电压继电器原理、端子接线图及整定

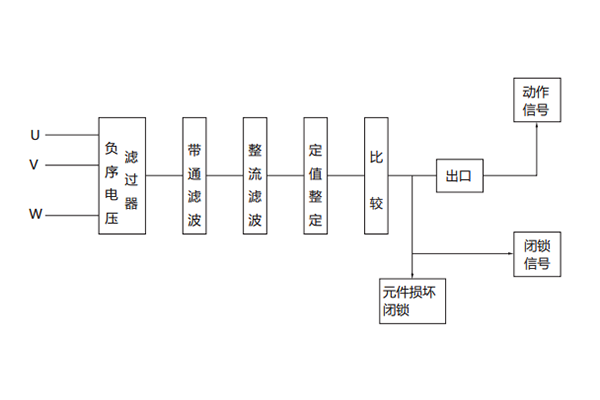

4.1继电器原理如下图

工作原理

三相电压经负序电压滤过器后,将其中的负序分量转变为单相电压信号(这个信号的大小与三想电压中的负序分量成正比),这个信号经整流滤波、定值整定回路后,变成平稳的直流信号与某一基准电压相比较,条件满足时比较器翻转,出口继电器动作并发出动作指示信号。

如果继电器内部元件损坏,则元件损坏闭锁回路动作,将出口闭锁、并发出闭锁信号。

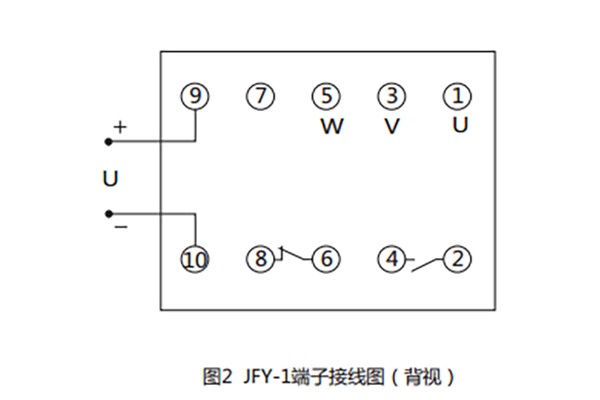

4.2端子接线图

接线图

4.3整定

a.整定采用三位拨码盘,拨盘数字乘以0.1即为整定值,如:若要整定负序动作电压为15V,则可将拨盘数字为150,150×0.1=15,即为整定值,同样,若要整定负序动作电压为6V,则可将拨盘数字整定为060,60×0.1=6,即为整定值。

b.整定范围: JFY-1负序电压继电器的整定范围为6~30V。

二、JFY-1负序电压继电器使用方法

5.1用户调试

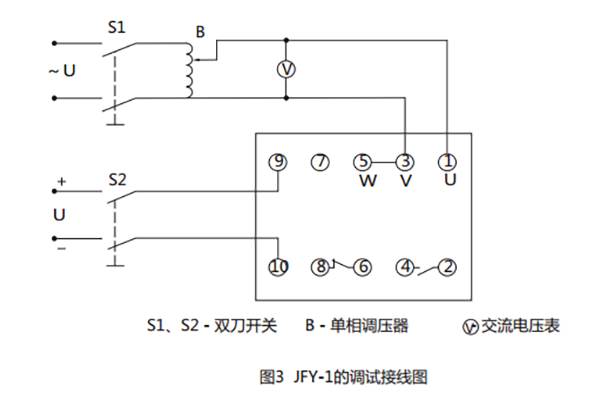

用户在调试时,按图3接线图3为模拟VW相间短路的调试接线图,在模拟UV, WU相间短路时,需分别将端子①、③或①、⑤短接,三种相间短路时测出的动作电压为整定动作的3倍,误差均不应超过±5%,若三种相间短路方式测得的动作电压相差较悬殊,则按以下步骤进行调试。

a.在端子①、③上施加100V,50Hz交流电压;

b.用数字万用表测量印制板上的测试点M和O之间的电压UMO;

c.调电位器R2,用数字万用表测量测试点N和测试点O之间的电压UNO,使UNO=1/2UMO,并记下测试点Q和P之间的电压UQP1;

d.在端子①、⑤上施加100V,50Hz交流电压;

e.调电位器R4,用数字万用表测量测试点Q和P之间的电压UQP2,使UQP2=UQP1。若三种相间短路测得的动作电压较接近,但与整

定值误差较大时,按以下步骤调试。

a.将拨盘在100位置;

b.在①、③上施加17.32V,50Hz交流电压;

c.调电位器R32直至继电器刚好动作。

三、JFY-1负序电压继电器用户安装调试接线图

调试接线图
