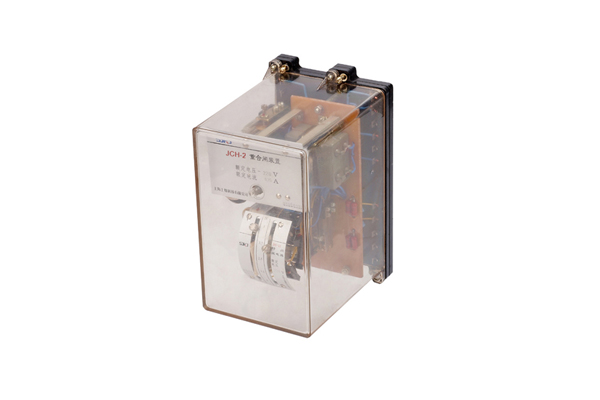

一、JCH-2静态重合闸继电器产品图片

JCH-2静态重合闸继电器在输配电线中作为三相一次自动重合闸之用,与继电保护装置相配合 , 将被保护断开的断路器自动重合一次,若为瞬时故障,重合闸后经15~25s时间自动准备好下一次动作,若为永久性故障,重合闸后保护再次将断路器断开,不再合闸。

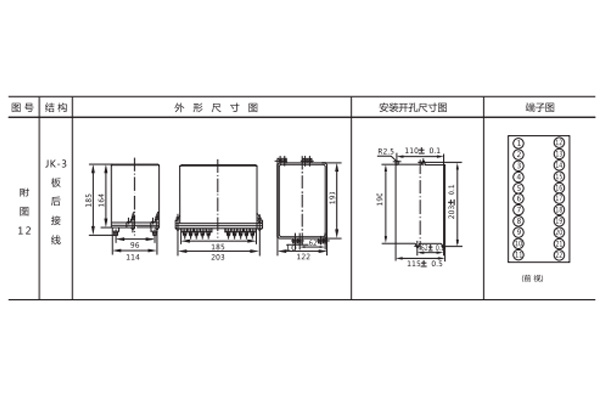

二、JCH-2静态重合闸继电器安装尺寸

安装尺寸

三、JCH-2静态重合闸继电器检验方法说明

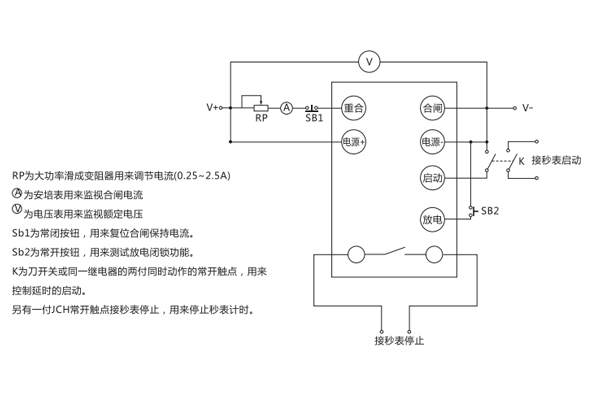

现场若只有一组直流电源,一个秒表(可空接点启动,空接点停止) ,则测试接线如下图:

检验方法说明

测试步骤:

1、如图接线,若SB1没有可直接接到重合端子上。(复位时拆掉该端子接线即可)若设有SB2 ,则可以不接,在测试放电闭缩时用一短接线将其短接即可。

2、调节V+、 V-使电压表指示为重合闸继电器额定电压值。

3、先将RP调到最大,短接重合、合闸端子,再调节RP使安培表的读数为用户需要的合闸电流值(0.25~2.5A)。

4、去掉重合和合闻之间的短接线。

5、充电灯完以后,合上开关K,秒表启动计时,时间到,重合闸常开触点停止秒表计时,秒表的读数为重合闸的延时时间,安培表读数为重合闸保持电流。

6、按下SB1断开合闻保持电流,打开开关K,同时用手表开始计时,从K打开到充电灯克的这段时间为重合闸充电时间。

7、按下SB2,充电灯灭,重合闸不能重合;放开SB2同时开始手表计时,从SB2放开到充电灯亮的这段时间应符合重合闸充电时间的要求。

8、若合闸电流不准,则可在重合闸合闸保持的状态下,调节RP使合闸电流为用户要求的值,然后再断开保持(按SB1) ,待充电灯高后,再次重合,看能否保持,若能保持说明合闸电流符合要求。

注意:在整个测试过程中V+、 V-不断电。
