RXMVB2(DCS-13)大容量双位置继电器工作原理及说明书-上海上继科技有限公司

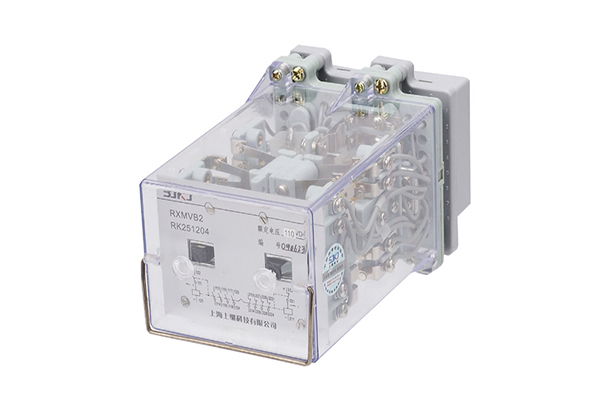

一、RXMVB2(DCS-13)大容量双位置继电器特点

1.1体积小,拆装方便,能安装在位置紧张有限的场合。

1.2用于需要大容量双稳态触点的工业控制和其它控制上,在电流互感器二次侧和跳闸上要求多切换,

1.3线圈回路串有切断触点。消除了持续的功耗,从而限制了热量积累及减轻控制电源的负载。

1.4线圈激励有交流和直流两种。

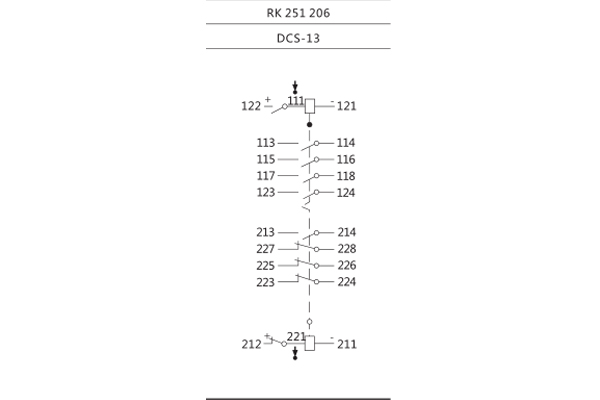

二、RXMVB2(DCS-13)大容量双位置继电器技术数据及接线图

2.1动作值: DC<70%额定电压, AC<80%额定电压。

2.2动作时间: 30/25ms(触点闭合/断开)。

2.3线圈功耗: DC3.5W  AC15VA

2.4触点断开容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

2.5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

2.6绝缘耐压: 50Hz, lmin, 2kV。

2.7冲击电压: 5kV。

2.8继电器能承受5-15 Hz中等震级的地震波冲击。

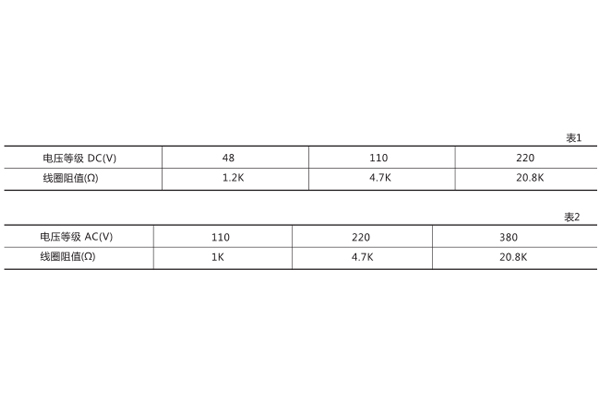

2.9额定电压及线圈阻値。

2. 10继电器触点点规格

三、RXMVB2(DCS-13)大容量双位置继电器工作原理

RXMVB2(DCS-13)大容量双位置继电器是靠永久磁铁锁定的双稳态继电器。该继电器由磁系统,接触系统,支架三部分组成, 磁系统由左右二个线圈,中间柱永久磁铁及铁芯组成双口磁回路,当左右二个线圈中的一个线圈通电激励时,线圈产生的磁场对永久磁铁产生斥力,使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触,断开容量较大。外壳采用引进的Combiflex凸出式模数化插入结构。
