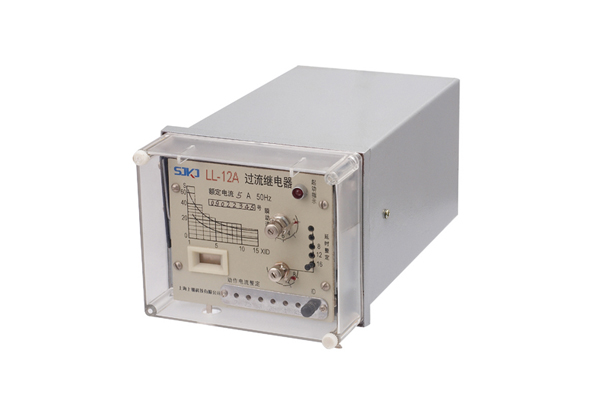

一、LL-12A过流继电器的介绍

过流继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

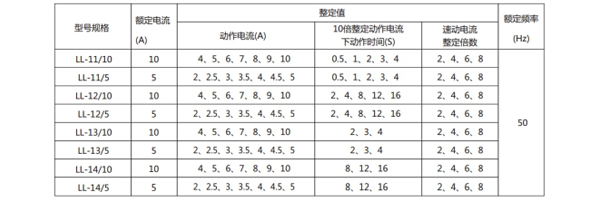

二、LL-12A过流继电器的参数

 ●返回系数:不小于0.85。

 ●速动时间:在基准条件上,继电器在任一整定点上,在两倍速动电流时的动作时间不大于0.15s。

 ●功率消耗:当电流等于继电器的整定电流时,继电器的线圈所消耗的功率不大于10VA。

 ●介质强度:继电器各导电电路连在一起对外露的非带电金属部分及外壳之间,以及线圈电路对触点电路之间,应能承受2000V(有效值)、50Hz的交流试验电压,历时1min试验,而无击穿或闪络现象。

三、LL-12A过流继电器的用途

电磁式电流继电器,为电磁式瞬动过电流继电器,它广泛用于电力系统二次回路继电保护装置线路中,作为过电流启动元件。交流接触器的电磁系统会产生电磁噪声污染。为了解决交流接触器交流噪声大、耗电量大、温升高、功率因数低的问题,目前有一种交流接触器自身有双绕组线圈加整流组件,此种交流接触器运行时比无节能的单线圈情况节电70%左右,运行时无噪音,接触器线圈烧坏情况有所改善。

四、LL-12A过流继电器的原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

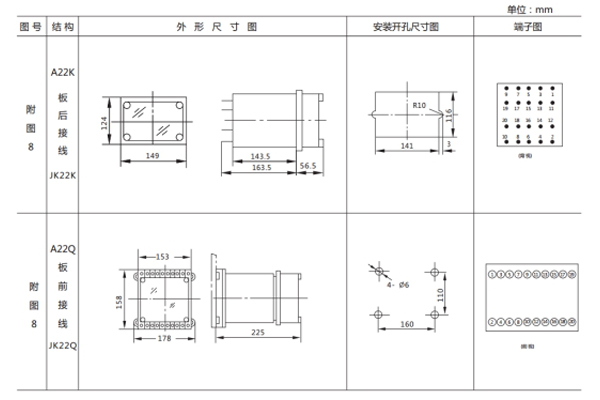

五、LL-12A过流继电器的开孔尺寸

开孔尺寸

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO-9001:2000国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438



{以上内容仅供参考,上海上继科技有限公司有最终解释权}
