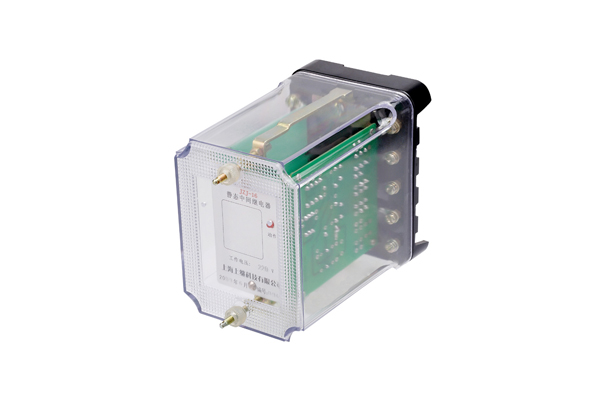

一、JZJ-16静态中间继电器概述

JZJ-16静态中间继电器采用集成电路原理构成,具有良好的抗振动,适用于各种电力继电保护和自动控制装置中,以增加保护和控制回路的触点容量和触点数量

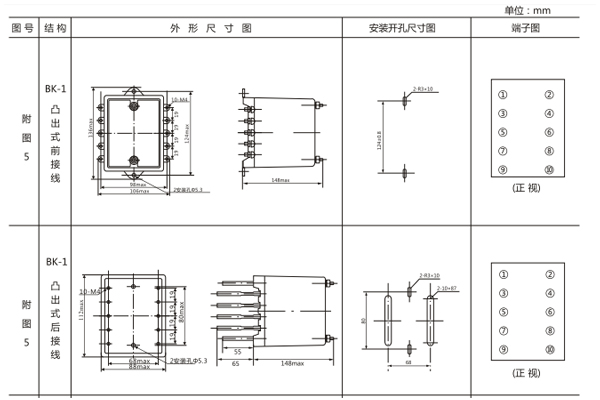

二、JZJ-16静态中间继电器外形及开孔尺寸

三、JZJ-16静态中间继电器技术条件

1、环境基准条件

环境温度: 20°C±2°C

相对湿度:45%~74%

大气压力:80Kpa~106Kpa

2、正常使用条件

环境温度:-25°C~+40°C

环境相对湿度:不大于90%

大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度: -25°C~75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3、 继电器额定值  额定电压值:48V, 110V, 220V, AC, DC, 380VAC。

4、触点容量  在电压不大于250V,功率因数cosΦ为1.0的交流电路中,可分断10A。

直流:普通型:接通DC220V, 10A;断开DC220V,τ=5mS, 50W负载。

B型:接通DC220V, 10A;断开DC250V, τ=5mS, 500W大容量角空点,极限容量为1500W。

5、 保持值  0.7 ~ 1.2倍额定电压   JZ-系列快速中间继电器动作时间和返回时间不大于15mS。

6、 功耗  在额定电压下不大于6W。

7、绝线电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。8绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一份钟试验,无击穿。

8、电寿命  A型: DC250V回路,切断电流,τ=5mS, 50W, 10⁴次以上;

B型: DC250V回路,切断电流τ=5mS, 500W, 104次以上; 1500W, 103次。

9、机械寿命  触点无负荷300万次以上。

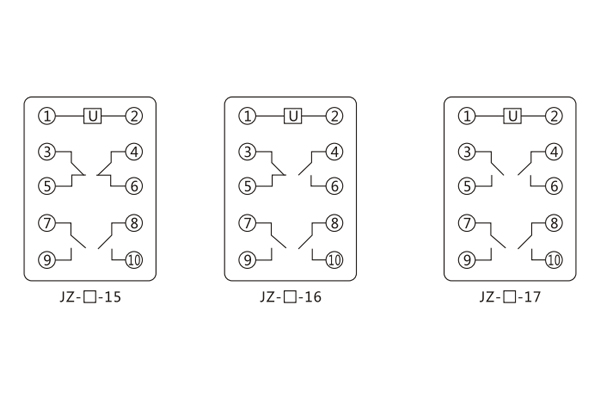

四、JZJ-16静态中间继电器内部接线图及外引接线图



五、JZJ-16静态中间继电器电磁兼容

A,震荡波抗扰度检验符合IEC60255-22-1:1988的规定:III级;

B,静电放电抗扰度检验符合IEC60255-22-2:1996的规定:III级;

C,射频电磁场辐射抗扰度检验符合IEC60255-22-2:1989的规定:III级;

d,电快速瞬变脉冲群抗扰度检验符合IEC60255-22-4:1992的规定:IV级;

e,浪涌抗扰度检验符合IEC60255-22-5:2002的规定:III级;

f,射频传导抗扰度检验符合IEC60255-22-6:2001的规定:III级;

g,工频抗扰度检验符合IEC50255-22-7:2003的规定:A级;

h,工频磁场抗扰度检验符合IEC61000-4-8:1993的规定:V级;

i,脉冲磁场抗扰度检验符合IEC61000-4-9:1993的规定:IV级;

j,阻尼震荡磁场抗扰度检验符合IEC61000-4-10:1993的规定:IV级;

K,谐波电流发射限值检验符合IEC61000-3-2:2001的规定:A级;

l,电压波动和闪烁的限制检验符合IEC61000-3-3:1994的规定;

m,传导发射限值检验符合IEC60255-25:2000的规定。



上海上继科技有限公司(专注中间继电器生产厂家)销售热线:021-57233089  QQ:1932551438




(以上内容仅供参考,上海上继科技有限公司有最终解释权}
