JCDY-2C电压继电器接线图及开孔尺寸-上海上继科技有限公司

发表时间:2020-05-09 17:27 浏览次数: 〖返回〗

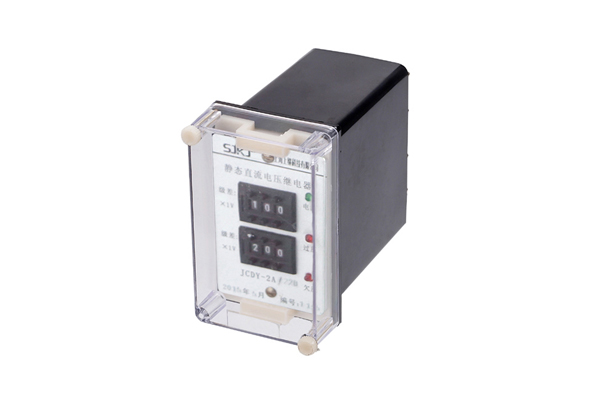

一、JCDY-2C电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器,分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作,然后处于动后状态;后者由于电压值减少达到整定值而动作,然后处于释放状态。

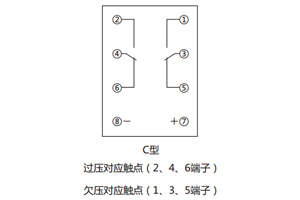

二、JCDY-2C电压继电器的接线图

接线图

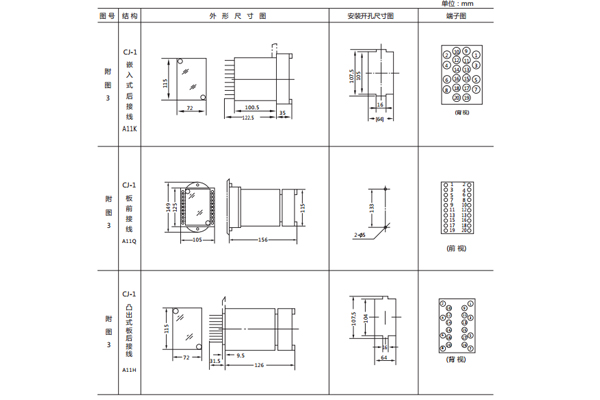

三、JCDY-2C电压继电器的开孔尺寸

采用CJ-1壳体,如图所示

开孔尺寸

四、JCDY-2C电压继电器的原理

电压继电器分为凸出式固定结构,凸出式插拔式结构,嵌入式插拔结构等,并有透明的塑料外罩,可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位),对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针,以改变游丝的反作用力矩从而可以改变继电器的动作值。

电压继电器的动作:对于过电流(压)继电器,电流(压)升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流(压)降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合,对于低电压继电器,当电压降低到整定电压时,继电器就动作,动合触点断开,动断触点闭合。

、JCDY-2C电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,能承受2kV(有效值)、50Hz的交流电压历时1min的试验,而无绝缘击穿或闪络现象。
