JX-G/1信号继电器安装尺寸及技术数据-上海上继科技有限公司

发表时间:2020-05-16 16:09 浏览次数: 〖返回〗

注:JX-G/1信号继电器与JX-A/1信号继电器功能相似

一、JX-G/1信号继电器的用途

JX-G/1静态信号继电器用于直流操作的电力系统电流保护和自动控制装置中,作为故障动作指示信号。

二、JX-G/1信号继电器的特点

1.动作速度相当快,能很好地与采用真空开关(动作迅速)的跳合闸回路配合,准确反应动作信号。

2.可满足当前建立无人值班室的要求,该继电器既能远方电动复归又能现场手动复归。

3.带有多组动合触点,同时可满足现场信号指示及遥信等要求。

4.采用进口磁保持小中间作为出口,继电器动作后即使直流消失也能保持动作状态。

5.具有宽电流动作范围,从0.02A至2A继电器均能准确动作,且动作后线圈内阻极低,用户在谁家中可不必考虑。同时有电压动作型。

6.具有延时自动复归功能规格的信号继电器,在发出5,秒~10秒(可调)信号后,自动复归,省去了工作人员的操作。

7.具有多种外壳形式及短暂接线,可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信号继电器。

8.防振性极强,并可任意安装。

9.动作指示信号鲜明,寿命长。

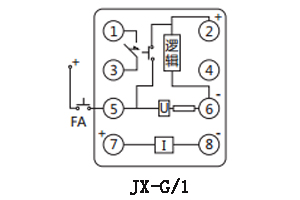

、JX-G/1信号继电器的接线图

接线图

、JX-G/1信号继电器的作用

1) 扩大控制范围。例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。

2) 放大。例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。

3) 综合信号。例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。

4) 自动、遥控、监测。例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。

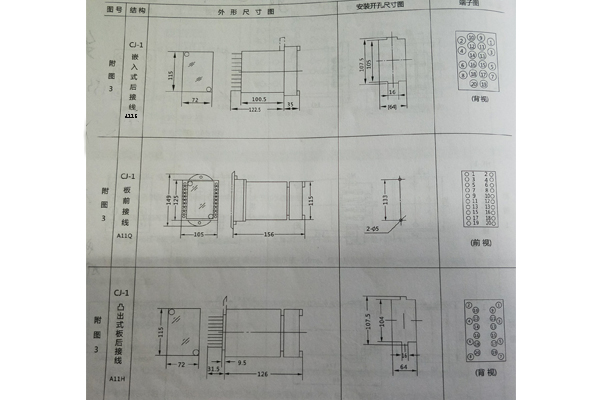

、JX-G/1信号继电器的安装尺寸

JX-G采用CJ-1壳体,如图所示

开孔尺寸
