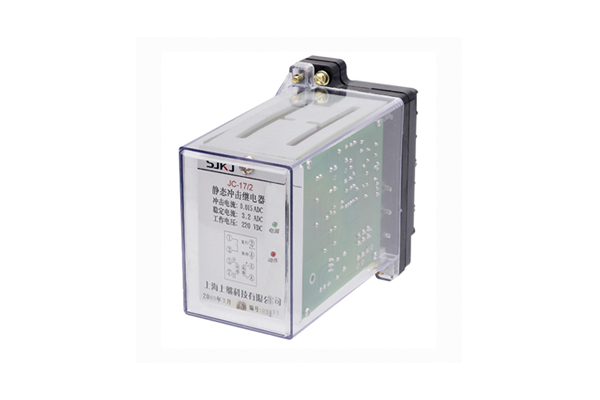

一、JC-17/2冲击继电器的概述

JC-17冲击继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

、JC-17/2冲击继电器的参数

1.额定参数

a)辅助电压额定值: DC220、110、48V;

b)最小动作电流: DC100mA、15mA。

2.动作电流:产品的动作电流不大于最小动作电流的80%。

3.最大长期稳定电流: 2A( 100mA规格) , 0.45A( 15mA规格) 。

4.预告延时时间调节范围: 1~10s范围内连续可调,在任一点一致性不大于10%。

5.报警定时时间调节范围: 0.5~5s范围内连续可调,在任一点一致性不大于10%。

6.在预告延时时间内,当动作电流为一个长信号与短信号重叠时,只要长信号不返回,产品应可靠动作。

7.功率消耗:

动作电流回路功耗:产品在最大冲击电流路数时的功耗不大于2.5W;

直流辅助电压回路功耗:产品在额定电压时的功率消耗不大于2.5W。

8.触点性能

a)在电压不超过250V,电流不超过2A,时间常数为5±0.75ms的直流有感负荷回路中,产品输出触点的断开容量为30W。

b)在电压不超过250V,电流不大于2A的交流电路(cos(p=0.4±0.1)中,触点的断开容量为50VA。

c)输出触点电路在上述负荷条件下,装置应可靠动作及返回5x103次。

9.绝缘性能

1、产品下列部位应进行绝缘性能测试;

a)各常电的导电电路分别对地之间 ;

b)无电气联系的各帯电的导电电路之间 。

2、绝缘电阻

对1、产品所列部位,用开路电压为500V的测试仪器测定,其绝缘电阻不小于300M0。

3、介质强度

对1、产品所列部位,应承受频率为50Hz的交流试验电压2kV(有效值) ,历时1min的检验,无闪络或击穿现象

4、冲击电压

对1、产品所列部位,能承受标准雷电波的短时冲击电压试验,试验电压为5kV

10.承受衰減振荡波干扰能力

能承受GB/T14598.13-1998规定的频率为1MHz及100kHz衰減振荡波(第一个关波电压辐值共模2.5kV,差模为1.0kV)   脉冲群干流试验。11.承受静电放电干流

能承受G B/T G B/T14598. 14-1998规定的严酷等级为m级的静电放电干流试验 ;

12.承受辐谢电磁场干流

能承受GB/T GB/T14598.9-1995规定的严酷等级为m级的辐射电磁场干扰试验;

13.承受快速瞬变干流

能承受G B/T G B/T14598. 10- 1997第4章规定的严酷等级为m级的快速瞬变干扰试验。

14.机械性能

工作条件:能承受严酷等级为 I级的振动响应检验。

运输条件:能承受严酷等级为 I级的振动耐久、冲击耐久、碰撞检验。

15.环境条件

环境温度: -10~+50°C, 贮运-25~70°C在极限温度下不施加激励量产品不出现不可逆变化,恢复后产品应能正常工作,,相对湿度:最温月的月平均最大相对湿度为90% ,同时该月的月平均最低温度为+25°C,且表面无凝露;最高温度为+40°C时,平均最大相对湿度不超过50%。

、JC-17/2冲击继电器的特点

1.产品具有手动复归与延时自动复归两种复归方式。

2.在预告延时时间可内,动作电流为一个长信号与短信号重督时,只要长信号不返回,产品应可靠动作。

3.产品内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的两只时间继电器。

4.音响报警时,除手动复归音响外,产品可经定时回路自动解除音响。

5.产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点料动的影响均能有较强的抑制能力,保证产品正确动作。

6.产品适用于不同的中央信号接线方式,不论产品接于电源的正端或负端,均无需设置跨线。

7.产品具有很小的功耗,因此不需要外附电阻。

、JC-17/2冲击继电器的开孔尺寸

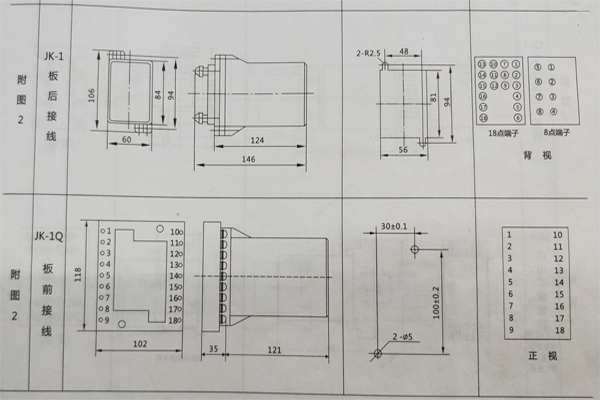

JC-17/2采用JK-1壳体,如图所示

开孔尺寸
