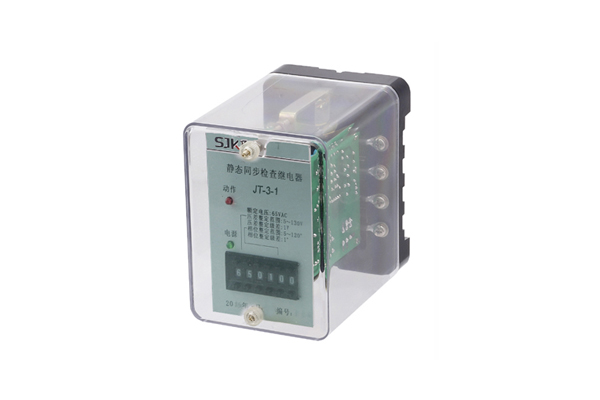

一、JT-3同步继电器的概述

JT-3静态同步检査继电器用于两端供电线路的自动重合闸线路中,以检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相差角。

JT-3静态同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。


3型为电压矢量和(或差)检验型 ,铭牌上数字设定值(整定值)单位为状(V) 。

如是二个电压的相位差或电压矢量差大于铭牌上的设定值,继电器瞬时动作。

、JT-3同步继电器的介质强度

继电器各导电端子连在一起,对外露非带电部分或外壳之间能承受2000V(有效值) 50Hz的交流电压历时1分钟试验而绝缘击穿或飞弧现象。

、JT-3同步继电器的参数


1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2.触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3. 触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4.绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于300M0。

5.工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。

、JT-3同步继电器的接线图

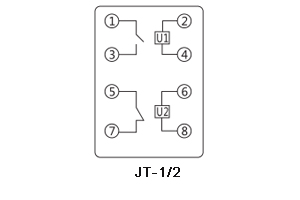

接线图

、JT-3同步继电器的开孔尺寸

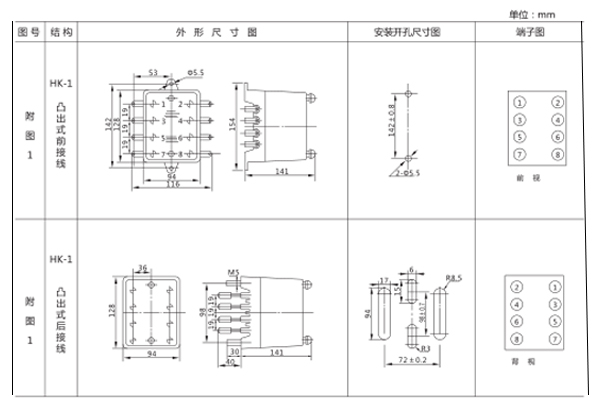

JT-3采用HK-1外壳,如图所示

开孔尺寸

六、JT-3同步继电器的附加说明

当先用3型式,更加能直观判定。

当二个电压值矢量差为零时,表面二个电压值完全同幅同相;

当二个电压值矢量差为二个电压值绝对值之和时,表面二个电压值完全同幅反相。

二个电压有效值可能相等,也可能不等。为此,选用3型更能正确反应,电压向量间的相角差或矢量差,而且整定更直观。

当二个电压值相等时,电压差整定值=2Usinα(U为电压值,α为相角差)
