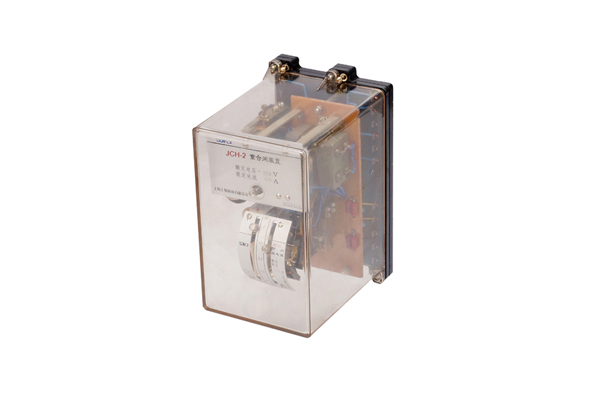

一、JCH-2静态重合闸继电器的概述

JCH-2静态重合闸继电器在输配电线中作为三相一次自动重合闸之用,与继电保护装置相配合 , 将被保护断开的断路器自动重合一次,若为瞬时故障,重合闸后经15~25s时间自动准备好下一次动作,若为永久性故障,重合闸后保护再次将断路器断开,不再合闸。

、JCH-2静态重合闸继电器的特点

1、有"电源"、"充电"、"充动"三个发光二极管,分别监视工作电源、充电延时回路、启动回路.。

2、继电器启动延时时间用数字拔码开关整定.整定范围0.1~9.9s,级差0.1s,整定及变更时间方便,无钟表机构停走弊病。

3、完善的保护措施:电源极性接反、启动、放电回路误接入正电源均不会损坏继电器。

4、高可靠性:采用进口集成电路及高品质元器件;生产工艺精良,采用双面焊接 ,功耗小,继电器内部温升低,可以放心使用。

5、引脚及外围电路与DH-1、DH-2、DH-3、DCH-1型等重合闸继电器一致:可直接替代DH-1、DH-2、DH-3、DCH-1型等重合闻继电器。

6、合闸电流宽范围通用: 0.25~2.5A.适合各种合闸接触器。

7、调试筒单:减轻继电保护人员负担。

、JCH-2静态重合闸继电器的参数

1、合闸电流: 0.25A~2.5A范围内通用, 80%的最小合闸电流(0.2A)时合闸回路应能自保持。合闸回路允许2倍额定电流接通

10分钟。

2、启动延时范围:0.1~9.9s,级差0.1s。

3、延时精度: 0.1~9.9s时,误差≤±(0.1%+15ms)。

4、再次重合闸的充电时间: 15~25s(80%-110%额定电压内) ,如应用于弹黃储能操作机构断路器,可提供25~35s的产品,订货时需注明。

5、合闸脉冲宽度: 100~120ms。

6、功率消耗:

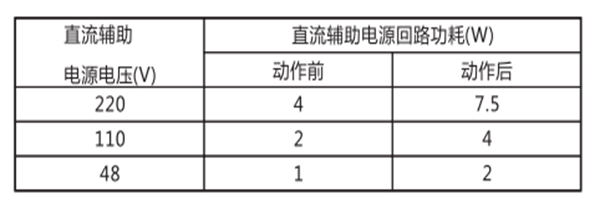

a、工作电源回路见下表

工作电源回路

b、启动回路:合闸电流为2.5A时,不大于3W。

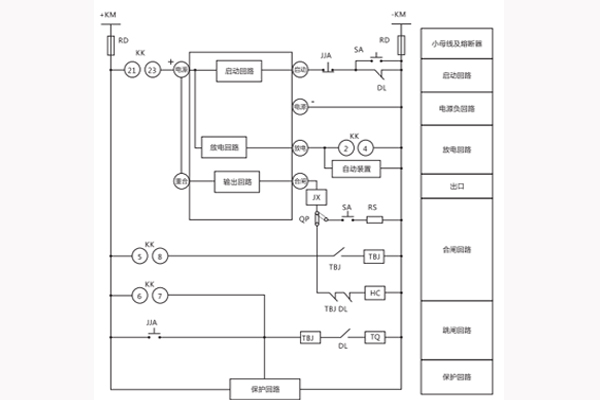

、JCH-2静态重合闸继电器的接线图

接线图


、JCH-2静态重合闸继电器的检验方法说明

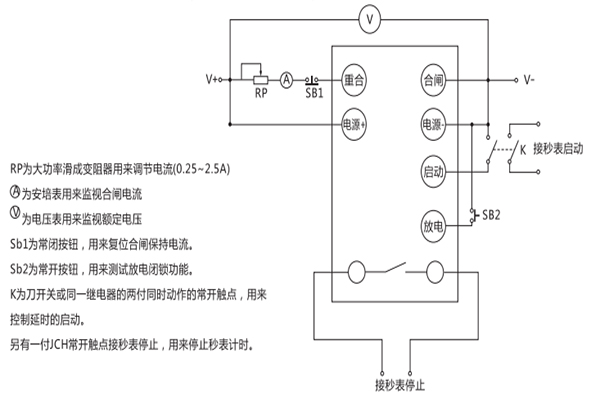

现场若只有一组直流电源,一个秒表(可空接点启动,空接点停止) ,则测试接线如下图:


测试步骤

1、如图接线,若SB1没有可直接接到重合端子上。(复位时拆掉该端子接线即可)若设有SB2 ,则可以不接,在测试放电闭缩时用一短接线将其短接即可。

2、调节V+、 V-使电压表指示为重合闸继电器额定电压值。

3、先将RP调到最大,短接重合、合闸端子,再调节RP使安培表的读数为用户需要的合闸电流值(0.25~2.5A)。

4、去掉重合和合闻之间的短接线。

5、充电灯完以后,合上开关K,秒表启动计时,时间到,重合闸常开触点停止秒表计时,秒表的读数为重合闸的延时时间,安培表读数为重合闸保持电流。

6、按下SB1断开合闻保持电流,打开开关K,同时用手表开始计时,从K打开到充电灯克的这段时间为重合闸充电时间。

7、按下SB2,充电灯灭,重合闸不能重合;放开SB2同时开始手表计时,从SB2放开到充电灯亮的这段时间应符合重合闸充电时间的要求。

8、若合闸电流不准,则可在重合闸合闸保持的状态下,调节RP使合闸电流为用户要求的值,然后再断开保持(按SB1) ,待充电灯高后,再次重合,看能否保持,若能保持说明合闸电流符合要求。

注意:在整个测试过程中V+、 V-不断电。
