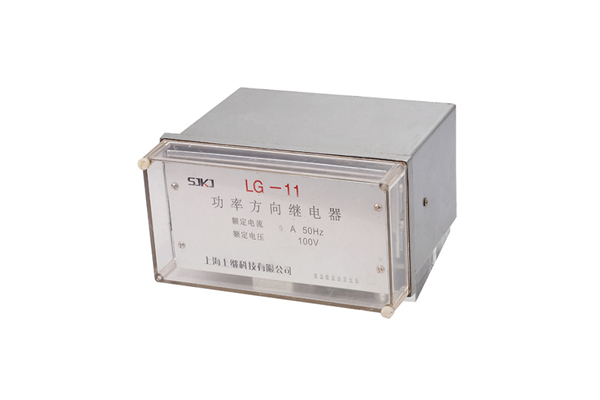

一、LG-11功率方向继电器的用途

LG-11功率方向继电器 ,应用在方向保护中作为功率方向的判别元件,LG-11型用于相间短路保护。

二、LG-11功率方向继电器的原理

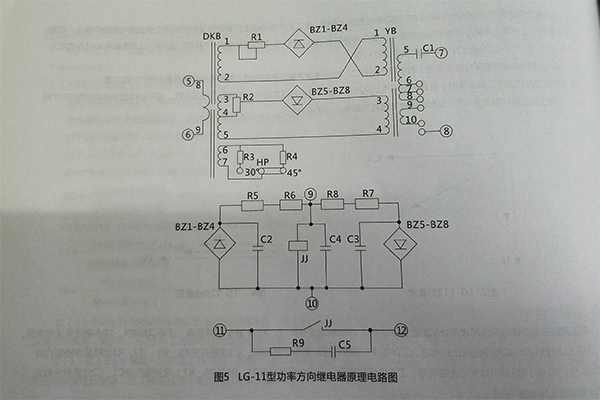

LG-11功率方向继电器采用插件结构,同一机芯可使用于一般嵌入式A32K,继电器的原理电路图见图5。

原理图

继电器采用整流型原理构成,比较电流电压综合量的绝对值,其动作方式为:丨IZ+K1U丨>丨IZ-K1U丨     (1)

式中Z为电抗变压器DK8的转移阻抗

电抗变压器DK8的转移阻抗

K1为对于LG-11B中电压回路变换系数。

电压回路变换系数

式( 3 )中α为DKB次级电压对初级电流的转移角度,式(4)中β为电压转换器的转移角度,由于在LG-11B型中采用了谐振回路, 当电压谐振时,角90°。

式( 1 )中前面一项称为工作电压,后面一项称为制动电压,当工作电压大于制动电压时,继电器动作,当制动电压大于工作电压时继电器制动,当工作电压等于制动电压时称为边界条件。

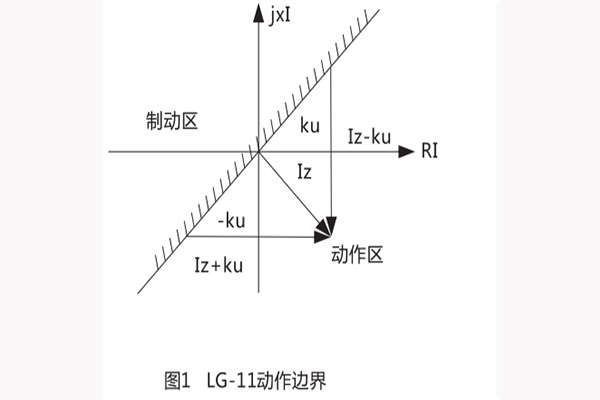

动作边界

由图1可见动作边界为通过原点垂直于IZ(IoZ)的一条直线,在边界上满足丨丨IZ+K1U丨>丨IZ-K1U丨丨

继电器的电流回路由电抗变压器DKB在初级绕组上流过电流,在二个次级绕组上得到的电压分别加到工作回路与制动回路上。在另一个次级绕组上并联有电阻,改变电阻的数值可以改变转移阻抗角a,经切换片HP并联R3或R4可以改变继电器的灵敏度为-30°或-45°。

LG-11型的电压回路采用谐振回路,其主要作用有二:其一是经谐振回路在电感上取得电压使电压移相90°,其二是当在保护安装处正方向三相故障时,依靠谐振回路记忆作用,保证继电器可靠动作从而消除了电压死区。由于DKB的转移角调整在60°或45°,而电压回路转移触度为90°,因而得到继电器的灵敏角为-30°或-45°。

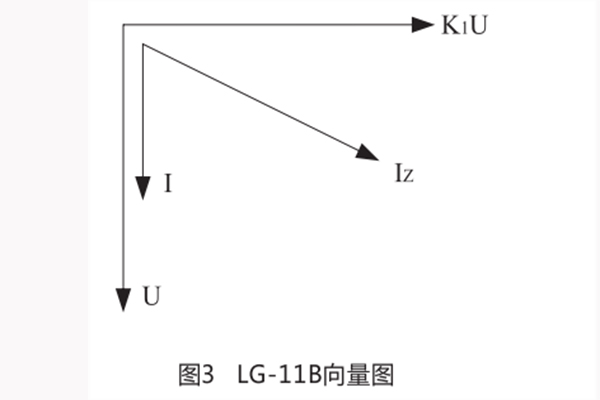

向量图


电压回路的谐振调谐可以用改变绕组的匝数来达到,YB谐振绕组有6、7、8三个抽头可供进择,还可以加減9、10小绕组来达到谐振。

LG-11型比较回路采用环流法比较电路,工作电压和制动电压分别整流后经C2、C3滤波并经R5、R6、R7、R8比较后推动极化继电器JJ动作。

继电器的潜动调整通过调整R1及R2来进行,用R2来调节电流平衡,用R1来调节电压平衡,经反复调整可以达到电流电压均无潜动。

极化继电器的触点接有0.22ч电容及510Ω电阻的消弧回路, 以増加触点的断弧能力 。

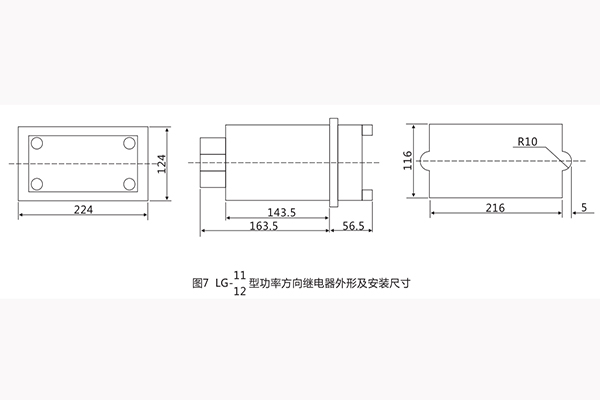

LG-11功率方向继电器的安装尺寸

安装尺寸
