一、JSJ-4交流断电延时继电器的工作原理

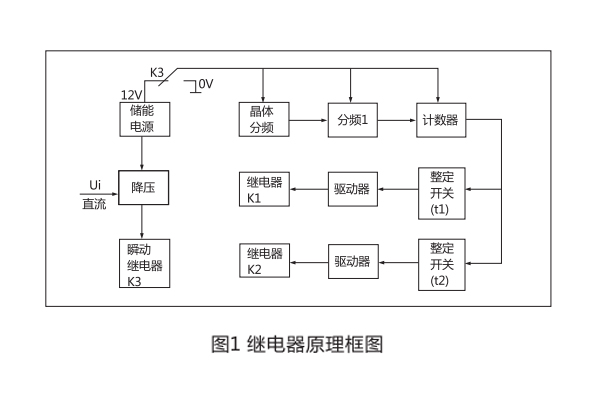

JSJ-4交流断电延时继电器的原理框国如图1所示。由图可见,继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回, 使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲 ,计数器对计时脉冲计数 ,当所计脉冲数与整定开关值符合时,驱动执行继电器返回.完成断电后延时返回的功能。

原理图

二、JSJ-4交流断电延时继电器的使用方法

JSJ-4交流断电延时继电器面板图如图2所示,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

三、JSJ-4交流断电延时继电器的开孔尺寸

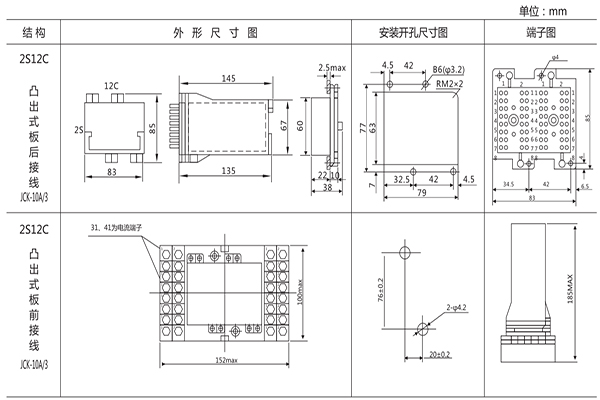

开孔尺寸

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438




{以上内容仅供参考,上海上继科技有限公司有最终解释权}
