JSJ-4交流断电延时继电器用途:

JSJ-4交流断电延时继电器用于交流操作的继电保护和自动化电路中 , 作为交流瞬时动作断电后延时返回的时间元件。

 JSJ-4交流断电延时继电器工作原理:

JSJ-4交流断电延时继电器的原理框国如图1所示。由图可见,继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回, 使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲 ,计数器对计时脉冲计数 ,当所计脉冲数与整定开关值符合时,驱动执行继电器返回.完成断电后延时返回的功能。

JSJ-4交流断电延时继电器背面接线图:

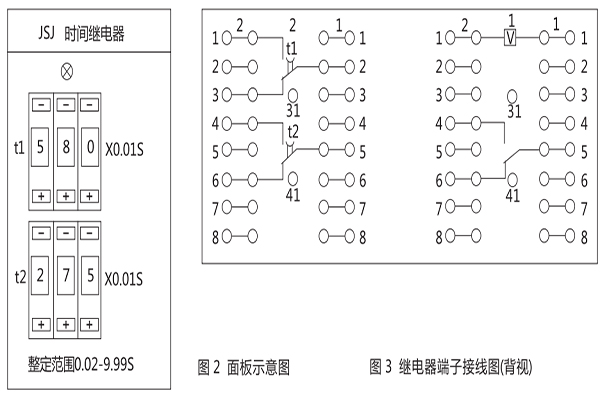

JSJ-4交流断电延时继电器的接线端子图如图3所示,图中触点为继电器失电后的状态,当加上额定交流电压时.瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反。当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

接线图




上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438




{以上内容仅供参考,上海上继科技有限公司有最终解释权}
