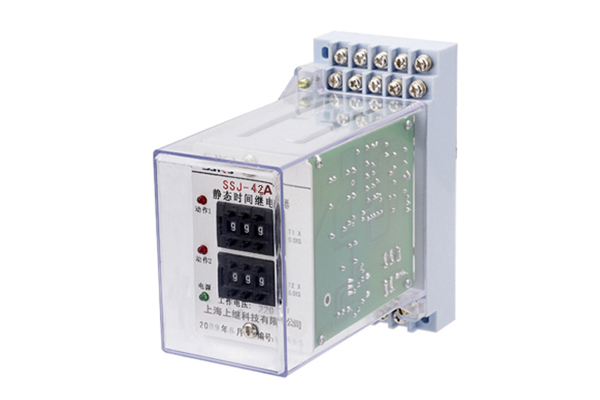

SSJ-42A型时间继电器的说明书及动作原理-上海上继科技有限公司

概述：

SSJ-40系列时间继电器作为延时控制元件， 适用于各种继电保护装置及自动控制系统中，特别是对时间测量要求精度高和配合时间级差小的场合。

继电器的外形结构、端字接线和工作方式与DS系列时间继电器完全相同，只是时间整定范围更宽，更方便、直观。按动铭牌上的三位拨盘开关，其置数乘以时基0.01s或0.1s，即为整定时间，而且改变整定值无需进行校验。

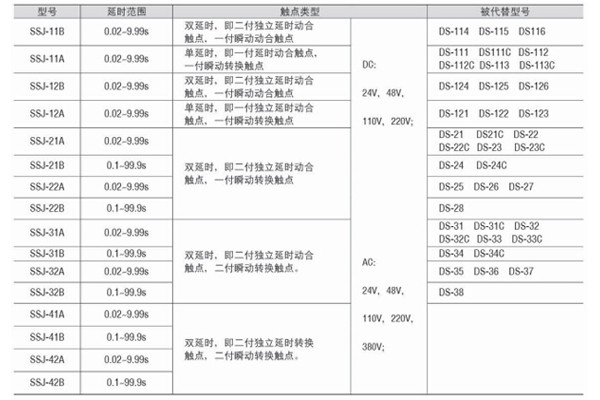

继电器可直接置换DS-30系列时间继电器 如下：

动作原理：

继电器为静态式数字时间继电器，由石英晶体振荡器产生标准时基讯号，采用CMOS集成电路构成逻辑回路，通过一组或两组三位BCD码拨盘开关整定延时值继电器无需辅助电源，平时不带电，当施加额定电压时，继电器动作，输出瞬动触点，同时晶体起振，产生时钟脉冲，经分频后输入计数器，当计数值达到拨盘开关置数时，电路符合，出口继电器动作，输出延时触点。由于双延时继电器装有两组独立整定延时值的开关，并各自驱动一个出口继电器，因此实现了独立的双延时功能。如用户要求输出延时滑动触点，订货时可特别注明，并提出滑动触点闭合持续时间。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
