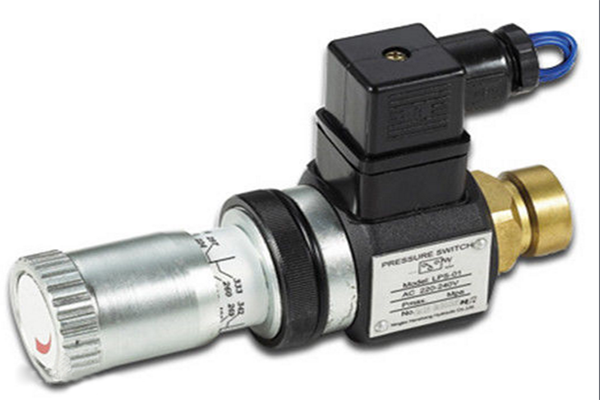

压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时,发出电信号,使电气元件(如电磁铁、电机、时间继电器、电磁离合器等)动作,使油路卸压、换向,执行元件实现顺序动作,或关闭电动机使系统停止工作,起安全保护作用等。

压力继电器结构及工作原理

压力继电器是将液压系统的压力信号转换为电信号的控制元件。它是由液压部分和电器元件两部分组成。系统中的压力达到压力继电器调定值时,即发出电信号,控制电动执行元件动作,完成各项预定任务。按压力一位移转换部件的结构分类,压力继电器有柱塞式、膜片式、弹簧管式和波纹管式。柱塞压力继电器为常用控制元件。

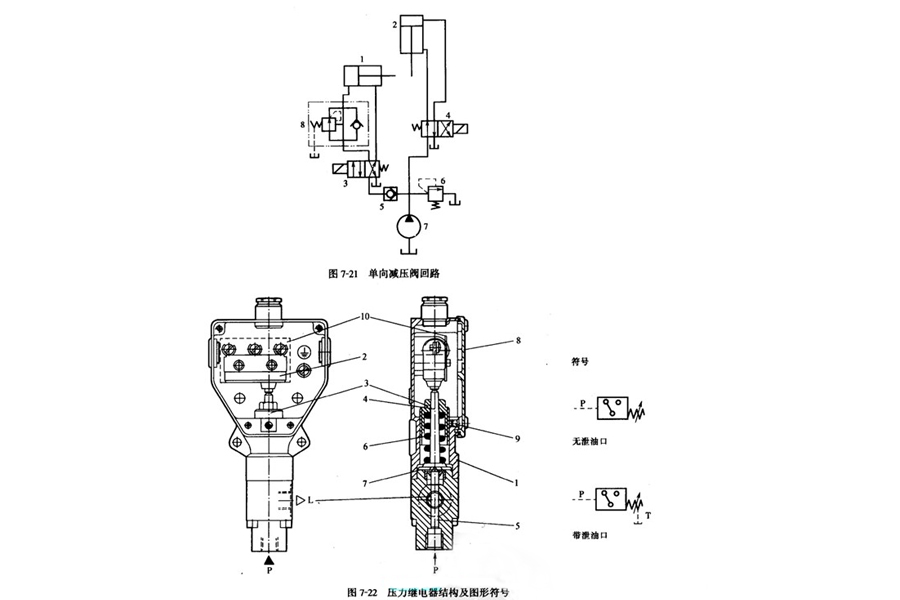

图7-22为柱塞式压力继电器,其组成包括阀体1、微动开关2、调整螺套3、推杆4、柱塞5、调节弹簧6等。被测压力油由P口进人,并作用在柱塞5上。柱塞5顶压推杆4,并克服弹簧6的作用力,压下微动开关10的触头,发出电信号。转动调整螺套3设定继电器动作压力,以防止压力太高时,推杆将微动开关损坏。柱塞与推杆间设机械挡块7,并由阀体1限位。L为泄漏油口,9为锁紧顶丝。

柱塞式压力继电器采用弹簧做弹性元件,工作可靠,寿命长。


压力继电器工作原理

压力继电器主要用于对液体或气体压力的高低进行检测并发出开关量信号,以控制电磁阀、液压泵等设备对压力的高低进行控制。

压力继电器主要由压力传送装置和微动开关等组成,液体或气体压力经压力入口推动橡皮膜和滑杆,克服弹簧反力向上运动,当压力达到拟定压力时,触动微动开关,发出控制信号,旋转调压螺母可以改变拟定压力。

压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时,发出电信号,使电气元件(如电磁铁、电机、时间继电器、电磁离合器等)动作,使油路卸压、换向,执行元件实现顺序动作,或关闭电动机使系统停止工作,起安全保护作用等。

当从继电器下端进油口3进入的液体压力达到调定压力值时,推动柱塞2上移,此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量,可以调节继电器的动作压力。

应用场合:用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

注意: 压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上,由于回油路直接接回油箱,压力也没有变化,所以压力继电器也不会工作。



压力继电器使用方法

首先用于安全保护时,将压力继电器设置在夹紧液压缸的一端,液压泵启动后,首先将工件夹紧,此时夹紧液压缸的右腔压力升高,当升高到压力继电器的调定值时,压力继电器动作,发出电信号使2YA通电,于是切削液压缸进刀切削。在加工期间,压力继电器微动开关的常开触点始终闭合。若工件没有夹紧,压力继电器2断开,于是2YA断电,切削液压缸立即停止进刀,从而避免工件未夹紧被切削而出事故。

其实用于控制执行元件的顺序动作时,液压泵启动后,首先2YA通电,液压缸左腔进油,推动活塞方向右移。当碰到限位器(或死挡铁)后,系统压力升高,压力继电器发出电信号,使1YA通电,高压油进入液压缸的左腔,推动活塞右移。这时若3YA也通电,液压缸的活塞快速右移;若3YA断电,则液压缸的活塞慢速右移,其慢速运动速度由节流阀调节。

再次用于液压泵卸荷时,压力继电器不是控制液压泵停止转动,而是控制二位二通电磁阀,将液压泵5输出的压力油流回油箱,使其卸荷。

最后用于液压泵的启闭时,有两个液压泵,高压小流量泵,低压大流量泵。当活塞快速下降时,两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时,压力继电器在压力油作用下发出动作,触动微动开关,将常闭触点断开,使液压泵停转。在加工过程中减慢液压缸的速度,同时减少动力消耗。
