差动继电器又称作差动保护继电器,它普遍应用于电力系统中的发电机、电动机、变压器和母线的继电保护中,简单的说就是采用比较被保护设备两端电流,正常时,两端电流一进一出相互抵消,内部发生短路等故障时,同时流入内部,启动该继电器,出口使开关跳闸起到保护发电机、电动机、变压器的作用。

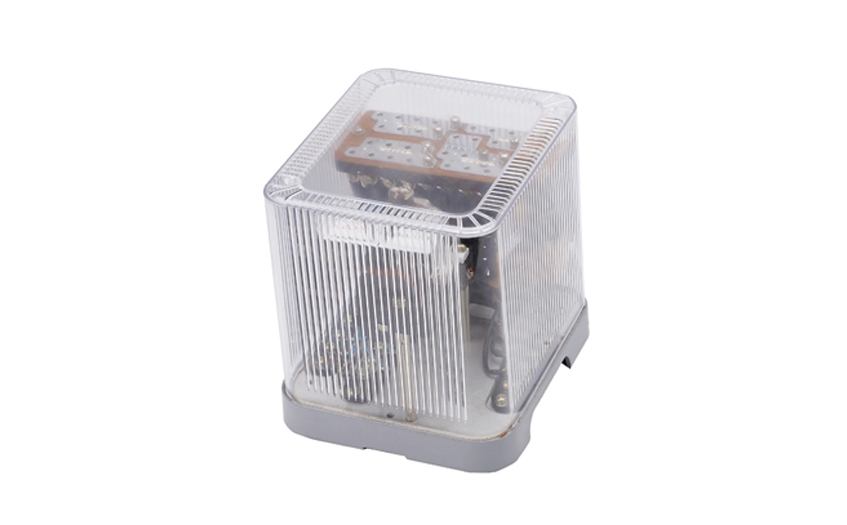

差动继电器

差动继电器工作原理

差动继电器的基本原理是交流磁制动,差动绕组接入保护的差动回路,平衡及制动绕组接入环流回路,其作用过程为在正常情况下或者发生穿越性短路时,通过制动绕组的是电流互感器二次电流或全部短路电流,制动安匝产生两部分磁通,一部分磁通在局部磁路中环流,其作用是使铁芯饱和,自动地增大动作电流,从而避免继电器的误动作,这便是所谓的交流磁制动作用。就这一部分磁通的效应而言,四个制动绕组是彼此独立的,没有相互关系,也不会与二次绕组发生电磁感应。制动安匝还产生了另一部分磁通ΦZC,它沿着整个磁路环流。并在二次绕组里产生感应电势,也就是制动绕组起了部分的工作绕组的作用。

差动继电器常见的几种型号
BCH-1型差动继电器

用途:继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

结构概述:该继电器由DL-11电磁式电流继电器(执行元件)及一个中间快速饱和变流器(以下简称变流器)组成。

继电器具有制动绕组,它构成差动继电器的一些主要技术性能,如制动特性,躲避励磁涌流特性以及消除不平衡电流效应的自耦变流器的性能等。

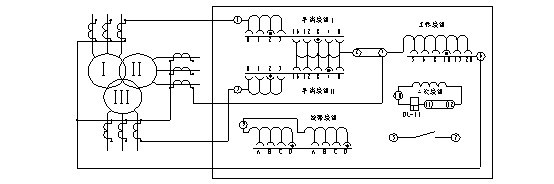

BCH-2型差动继电器

用途:BCH-2型差动继电器(以下简称继电器)用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护。

结构差动继电器由两部分组成:DL-11型电流继电器和中间饱和变流器(以下简称变流器)。前者作为执行元件,后者具有短路绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性消除不平衡电流效应的自耦变流器性能等。
