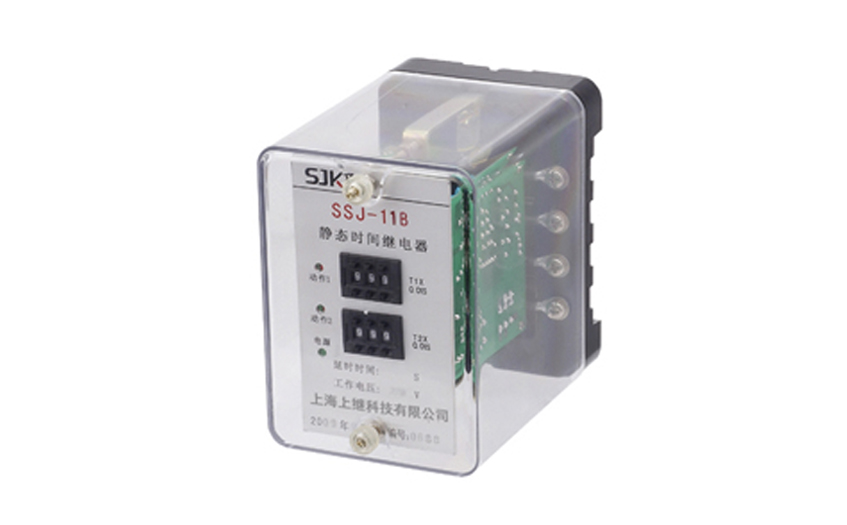

时间继电器

时间继电器是一种从得到输入信号（线圈的通电或断电）开始，经过一个预先设定的延时后才输出信号（触点的闭合或断开）的继电器。根据延时方式的不同，可分为通电延时继电器和断电延时继电器。

通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。而当输入信号消失后，输出信号瞬时复位。

断电延时继电器接受输入信号后，瞬时产生输出信号。而当输入信号消失后，延迟一定的时间输出信号才复位。

时间继电器符号

1、时间继电器的线圈图形符号

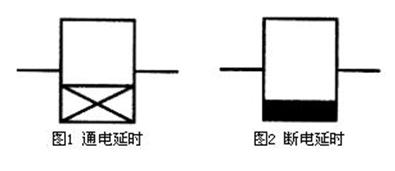

图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。

时间继电器的线圈图形符号

2、时间继电器的触点图形符号

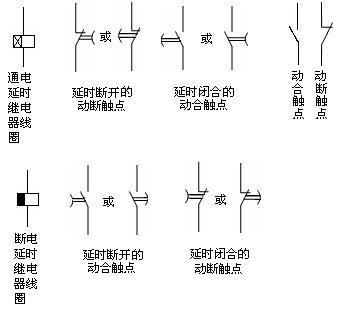

时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向

时间继电器的触点图形符号
