DX11型信号继电器工作原理及动作指示-上海上继科技有限公司

发表时间:2020-08-11 16:38 浏览次数: 〖返回〗


一、DX-11型信号继电器用途

DX-11型信号继电器用于交、直流电流或电压操作的保护线路中,作为一次掉牌、手动复归的信号动作指示器。
       DX-11型信号继电器和DX-11A型信号继电器是电压动作型继电器,而DX-11Q型信号继电器和DX-11AQ型信号继电器则是电流动作型继电器。

二、DX-11型信号继电器的构成

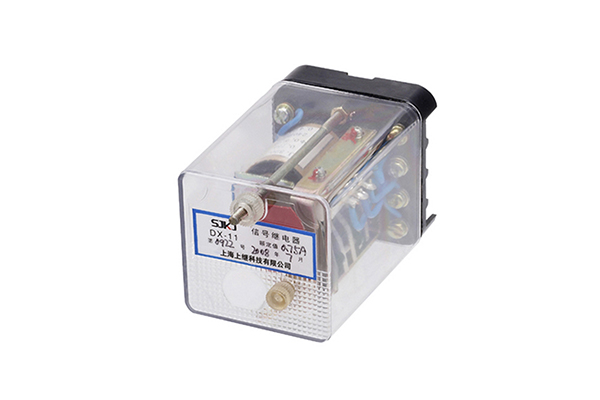

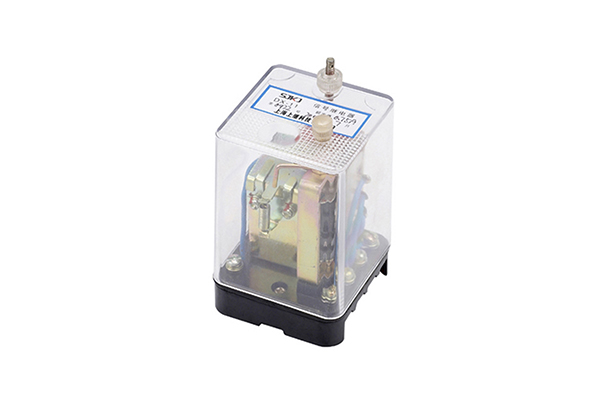

        DX-11型继电器具有电磁铁和带公共点的三付动合触点,及一个信号牌。继电器机构装在由胶木底座和塑料外壳组成的壳体内,外壳的前壁有透明“窗”,可观察继电器动作前后信号牌的位置。前壁上有旋钮,用于手动复归信号牌。DX-11型信号继电器采用掉牌的方式作为动作指示。


三、DX-11型信号继电器的工作原理
        DX-11型信号继电器采用电磁式、拍合型。
        DX-11型信号继电器基本工作原理:当励磁线圈通电达到动作值时,电磁铁的动片被吸合,信号牌在自身重量的作用下掉牌,“窗”口显示红色。此时,随信号牌一起转动的触杆与3个静触点片同时接通。断电或激励量降低到返回值时,动片在弹簧的作用力下返回到原来位置。用手按顺时针方向转动外壳上的旋钮,信号牌返回原来位置。此时,信号牌的突齿被动片的凸出部分挂住,因此不会自动掉牌。
        注意:DX-11型信号继电器和DX-11Q型信号继电器有3副动合触点,但静触点为其共用;而DX-11A型信号继电器和DX-11AQ型信号继电器只有2副触点,且每付触点各自独立。

        四、DX-11型信号继电器技术参数
        ●额定电压:220V、110V、48V、24V、12V,
        ●额定电流:0.0lA、0.015A、0.025A、0.05A、0.075A、0.lA、0.15A、0.25A、0.5A、0.75A、1A。
        ●动作值:动作电流不大于90%额定电流;动作电压不大于70%额定电压。
        ●功率消耗:电流不大于0.3W;电压不大于2W。
        ●介质强度:继电器的各电路对外露的非带电金属部分应耐受交流50Hz,电压2KV历时1min试验无击穿或闪络现象。

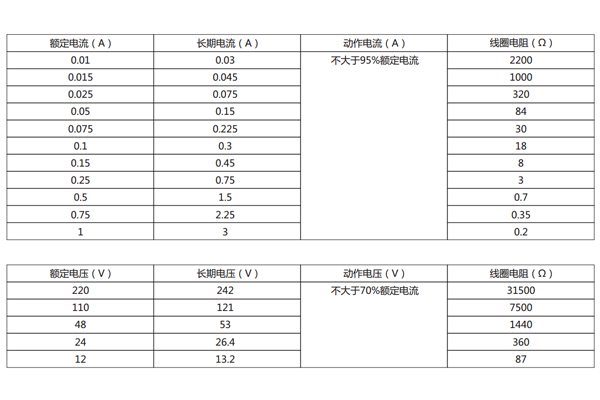

五、DX-11信号继电器电流型、电压型规格表


六、DX-11型信号继电器维护
        1.继电器应固定在室内垂直屏板上,该室内没有尘埃、腐蚀气体,并且有充足的光线,以便进行必要的检查与观察。
        2.继电器的底座用两个M4的螺杆固定到屏板上。从屏板前面固定底座,可采用两个特殊的挂板,挂板放在零件袋中。在该袋中还有导电零件。
        3.在继电器开始使用前需取去外壳,检查有无在运输过程中损坏,如:动片被吸持时信号牌掉牌不灵活,任何一个接触弹簧片不闭合等。
        4.不宜润滑继电器的轴和轴承。
        5.应采用清洁柔软的布片清洁触点。避免用手指碰触点。
        6.当信号牌掉牌不灵活时,可以适当地调整动片的转动角度,但动片在适当位置与铁芯上极掌所形成的角度应为4-6°,并且信号牌的突齿与动片的凸出部分之间的钩挂量应为1〜 1.5mm;而动片在吸持位置,信号牌的突齿不应碰到动片的凸出部分,而两者之间的间隙应不大于0.7mm
        7.触点接触不可靠时,可以适当地调整接触弹簧片,以便在信号牌掉牌时,桥形触点将静接触片压弯1〜2mm。
        8.当继电器的动作值不符合要求时,可以适当地弯曲弹簧支架的尾部,以改变弹簧的反作用力,使继电器的动作值符合要求。
        9.继电器调整好后,盖上外壳,通电检查继电器的动作。在继电器动作时,信号牌应当可靠地掉牌,触点可靠地闭合。断电后,用手往顺时针方向转动外壳的旋钮,信号牌应可靠地返回原位,并且在释放旋钮后不应掉牌。
        10.在继电器使用过程中,建议每半年检查一次继电器的动作情况。

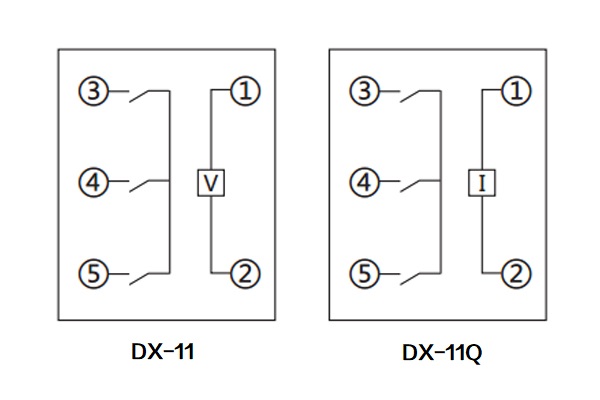

七、DX-11型信号继电器接线图

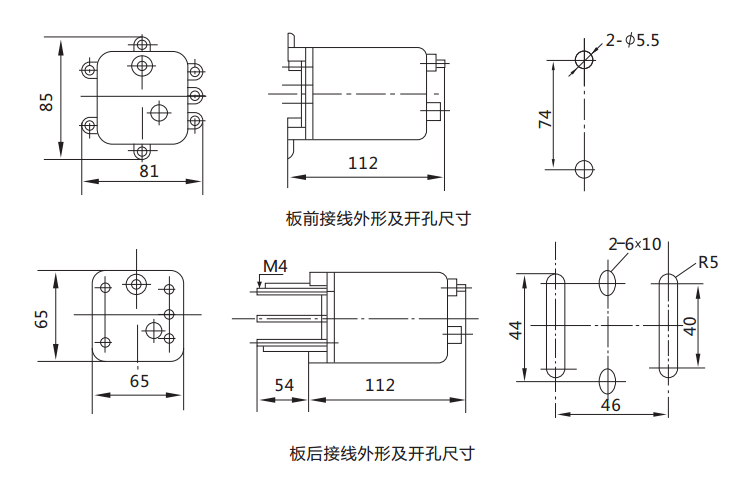

八、DX-11型信号继电器外形安装尺寸
