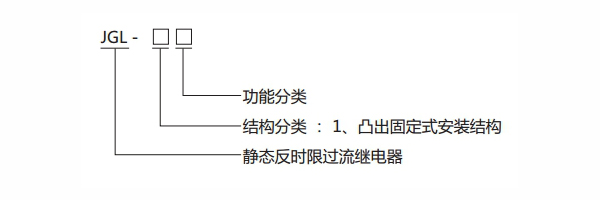

一、JGL-13反时限过流继电器型号分类及含义

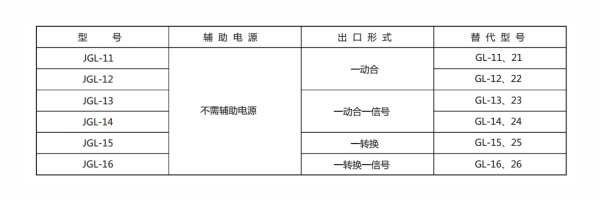

本继电器型号与被替换老型号对照表:


二、JGL-13反时限过流继电器主要技术条件

1、额定值:50Hz交流5A,波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源),级差为0.1A,电流整定值误差不大于±3%。

3、速动倍数整定范围为2-9.9倍,级差为0.1倍,电流速动整定值误差不大于±3%。继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数×整定电流。

4、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数:不小于0.9。

6、反时限特性曲线动作方程:


7、反时限特性时间整定误差:

a)当I/Is<2时,平均误差不大于10%;

b)当I/Is>2时,平均误差不大于5%+30ms。

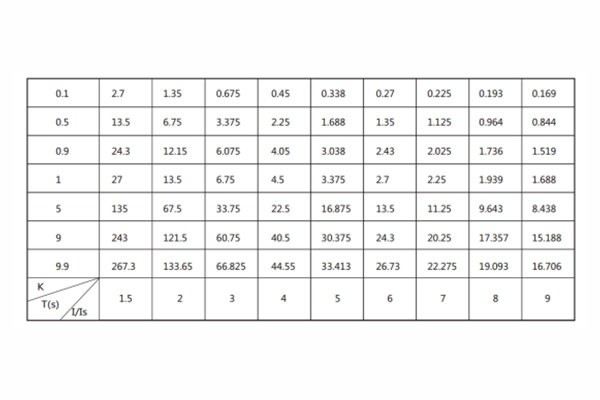

8、典型反时限特性,见下表:


9、功率消耗:

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量:在直流电压不超过250V时,结构1型产品触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),结构1型产品分断容量为50W。

c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

11、介质强度:

在标准试验大气条件下,各导电部分连在一起对外露非带电金属部分及外壳之间,应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压;历时1min,无绝缘击穿或闪络现象。不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。

12、绝缘电阻在标准试验大气条件下,继电器各导电部分对外露非带电金属部分及外壳之间,用开路电压为500V的测试仪器测其绝缘值,应不小于20MΩ。

工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

三、JGL-13反时限过流继电器使用注意事项

a、无辅助电源产品测试应注意方法:当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当,否则就会由于阻抗不匹配而产生较大的误差,测试速动的动作速度时,若采用电流通断法进行测量,由继电器内部工作电源需要一定的建立时间,会产生较大的误差,而在正常工作时,由于工作电源是存生的,速度会快得多。同理,在用通断法测量延时时间时,也会产品误差。

b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。
