一、JSL-23静态过流继电器应用接线举例

1、采用直流操作电源

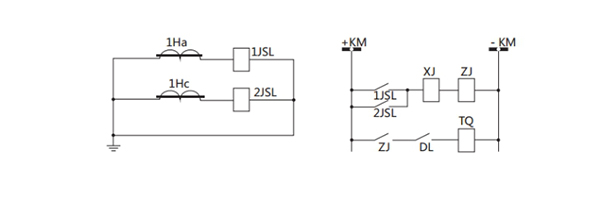

如上图所示为直流操作的由JSL继电器构成的二相式定时限保护的原理图。若作为线路保护JSL应选择JSL-11、12型;若用于变压器、电动机过负荷保护,根据需要,在延时跳闸时选用JSL-11、12型;在延时发信号时选用JSL-13、14型继电器。

2、采用交流操作电源

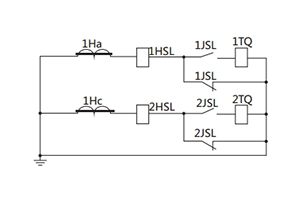

如上图所示为由JSL继电器构成的去分流操作机构的保护原理图。若作为线路保护JSL应选择JSL-15型;若用于变压器、电动机过负荷保护、根据需要,在延时跳闸时选用JSL-15型;在延时发信号时选用JSL-16型继电器。

二、JSL-23静态过流继电器使用注意事项

a、无辅助电源产品测试应注意方法:当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次数匝数相当,否则就会由于阻抗不匹配而产生较大的误差。测试速动的动作速度时,若采用电流通断法进行测量,由于继电器内部工作电源需要一定的建立时间,会产生较大误差,而在正常工作时,由于工作电源是存原的,速度会快得多。同理,在用通断法测量延时时间时,也会产生误差。

b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。

三、JSL-23静态过流继电器维修保养和贮存

1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,由工作人员立即进行更换,并送厂方进行检修。

2、未用或备用之继电器,应贮存在空气流通且温度不高于+55℃和不低于-25℃以及相对湿度不大于90%的环境中,库房内应无酸碱盐及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。
