JL-G-S静态电流继电器-上海上继科技有限公司

发表时间:2020-05-18 22:37 浏览次数: 〖返回〗


一、JL-G-S静态电流继电器主要性能

1、电流整定范围:0.1~99.9A,整定级差0.1A;0.02~9.99A,整定级差0.01A;2、延时整定范围:0.05~9.99s,整定级差0.01S;0.1~99.9s,整定级差0.1s;1~999s,整定级差:1S;

3、返回系数:不小于0.90

4、电流误差:电流整定平均误差≤±3%,平均误差=(5次测量平均值-整定值)/整定值×100%

5、延时误差:10秒内误差:≤±(1‰+10ms);10秒以上误差:≤±(1%+10ms)

6、功率消耗:辅助电源≤5VA;启动电源≤1VA。

7、绝缘电阻:继电器各带电端子对外露非带电端子或外壳之间,用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

8、介质强度:继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟无击穿或闪络现象。

9、抗干扰性:符合DL478-92<<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量:在电压不超过,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过2A,功率因数为COSφ=0.4±0.1的交流电路中,断开容量为25VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命:电寿命105次,机械寿命106次

12、返回时间:≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源:AC/DC48V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

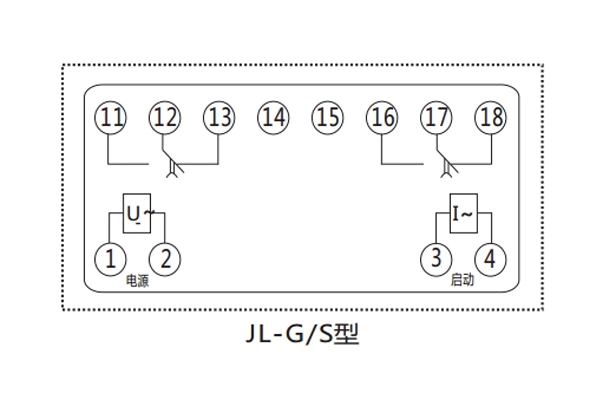

二、JL-G-S静态电流继电器内部端子外引接线图(正视)

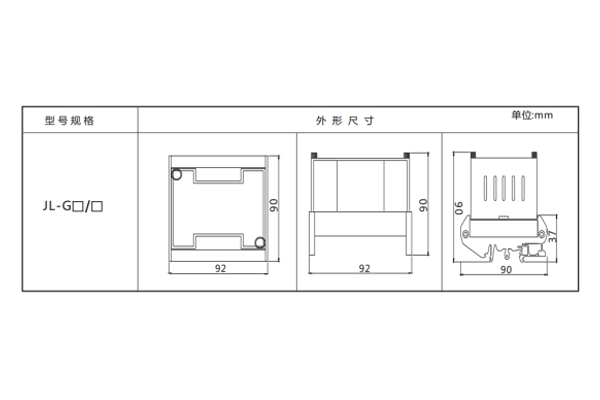

三、JL-G-S静态电流继电器外形尺寸开孔尺寸及端子图
