DY-47导轨式电压继电器-上海上继科技有限公司

发表时间:2020-05-14 02:10 浏览次数: 〖返回〗

一、DY-47导轨式电压继电器开孔尺寸

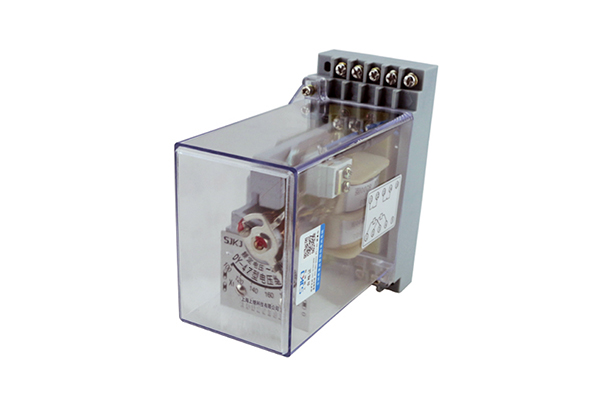

DY-47导轨式电压继电器

开孔尺寸

二、DY-47导轨式电压继电器结构和原理

1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而 可使继电器整定范围变化一倍,1和2脚短接,3和4脚短接。短接之间按启动,此按法并联。2和3短按,1和4加启动,此接法为串联。

2. 继电器名牌的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩, 从而可以改变继电器的动作值。

3. 继电器的动作:对于过电压继电器,电压升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触 点断开。当电压降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合,对于低电压继电器,当电 压降低到整定电压时,继电器就动作,动合触点断开,动断触点闭合。

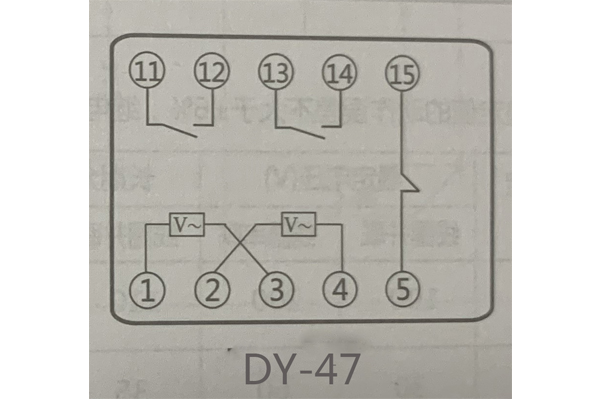

三、DY-47导轨式电压继电器接线图

接线图
