JY-DA/3集成电路直流电压继电器-上海上继科技有限公司

发表时间:2020-05-14 01:25 浏览次数: 〖返回〗

一、JY-DA/3集成电路直流电压继电器原理说明

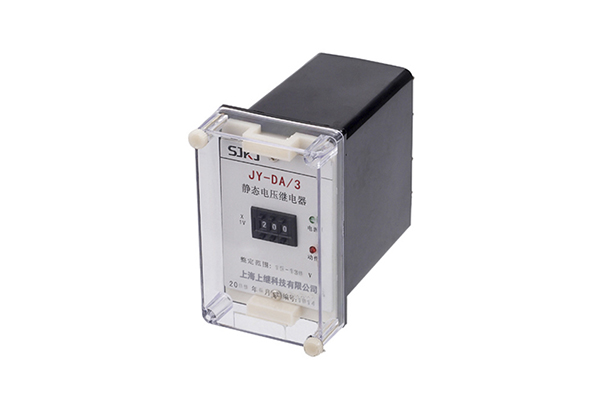

JY-DA/3集成电路直流电压继电器

被测电压经过电阻分压取样,得到与被测电压成比例的取样电压Ui,Ui经拨盘整定,再进行整流滤波,得到直流Uo,逻辑回将Uo 与门坎电压Uz进行比较。对欠电压继电器,若Uo>Uz,则出口继电器不动作;若Uo<Uz,则出口继电器动作。对过电压继电器,若 Uo<Uz,则出口继电器不动作;若Uo>Uz,则出口继电器动作。

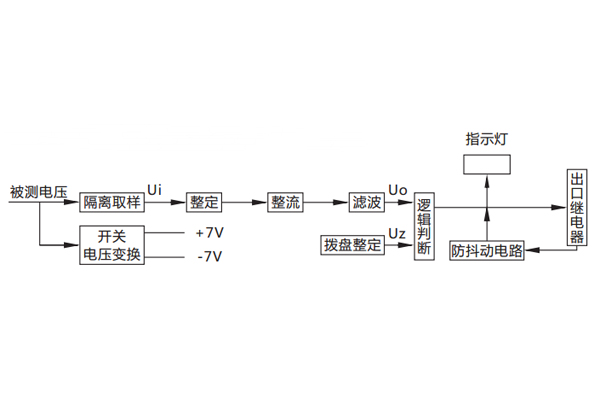

原理说明

二、JY-DA/3集成电路直流电压继电器技术参数

电压整定范围:60V~300V。

功耗:小于3W(出口继电器动作后)。

动作时间:欠电压继电器:0.5倍整定值的动作时间不大于20mS。

过电压继电器:1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回系数:欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。

整定误差:额定值在10V至最大值范围内,整定误差不大于2%;在极限温度下,10V以上任一整定值的误差不大于3%。

触点容量:继电器输出电路的触点能断开电压不大于250V,时间常数为5±0.75mS的直流有感负荷电路为50W,继电器触点可长期接通5A。

电寿命:不低于105次。

机械寿命:不低于106次。

介质强度:继电器各导电端子连在一起,对外露非电带金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件:温度-10℃~+50℃,相对湿度不大于90%,海拔高度不大于2000M。

抗干扰性能:继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

三、JY-DA/3集成电路直流电压继电器接线图

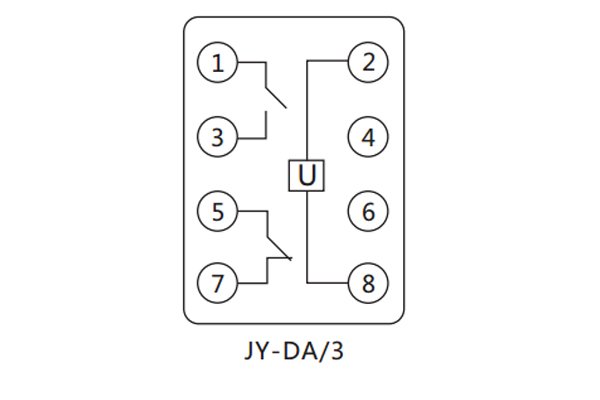

接线图
