JWY-32A无辅源静态电压继电器-上海上继科技有限公司

发表时间:2020-05-13 00:16 浏览次数: 〖返回〗

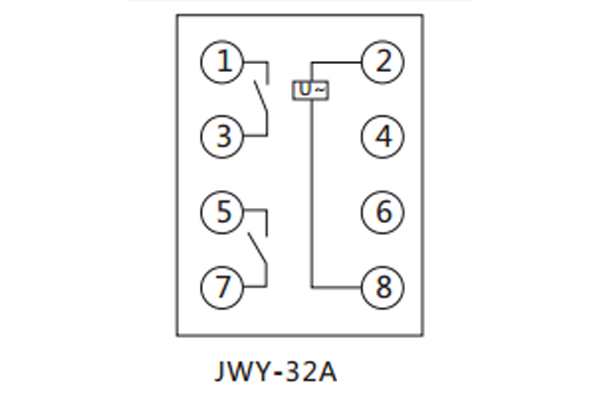

一、JWY-32A无辅源静态电压继电器接线图

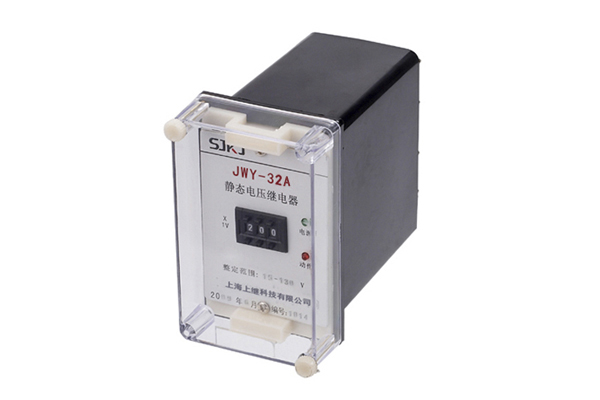

JWY-32A无辅源静态电压继电器

接线图

二、JWY-32A无辅源静态电压继电器开孔尺寸

开孔尺寸

三、JWY-32A无辅源静态电压继电器技术参数

1、交流额定值:100V/50Hz

2、过载能力:交流回路允许长期接通1.2倍额定值。

3、电压整定范围:15-240V、80-440V,级差为1V。

4、功率消耗: a、交流回路功耗小于1.5VA(交流额定值100V时)

5、整定误差

a、在整定范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于的4%。

c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

6、动作时间

a、过电压继电器:1.2倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms;

7、返回系数

a、过电压继电器返回系数为0.85~0.95;

b、低电压继电器返回系数为1.02~1.12。

8、返回时间:不大于27ms。
