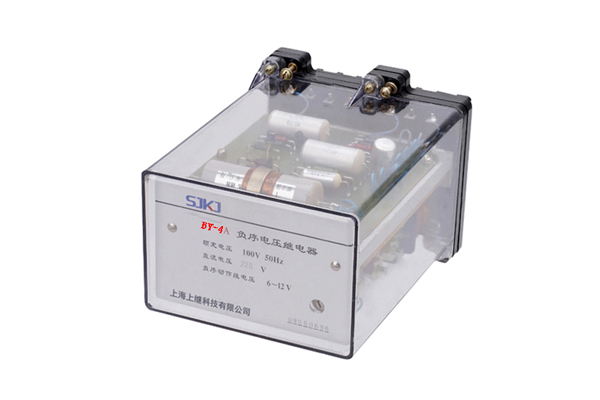

一、BY-4A电压继电器结构及工作原理

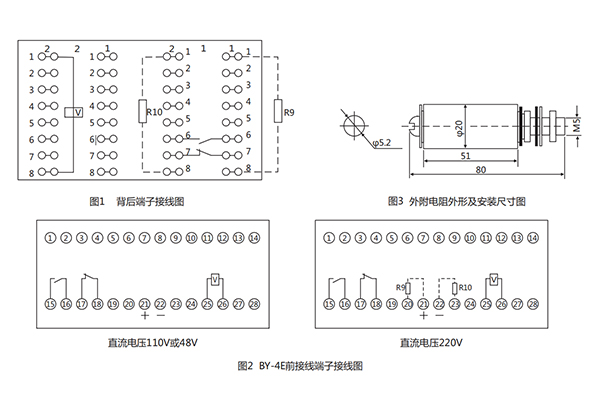

背后端子接线图见图1,前接线端子接线图见图2,外附电阻外形及安装尺寸图见图3(只有220V时有外附电阻)。

继电器由电压互感器、整流滤波及触发回路、执行元件等环节组成。在正常情况下,继电器输入电压接近于零,执行元件(小中间继电器)不动作。当所加交流电压高于继电器整定值时,触发器翻转,中间继电器动作,使动合触点闭合,动断触点断开,完成了继电器的作用。

继电器原理见图4。

BY-4A电压继电器

结构及工作原理

二、BY-4A电压继电器调试使用方法

1.直流回路检查合上直流电源(注意正、负极性)检查稳压回路电压是否正常(稳压回路电压应为 16V~19V)。然后将第一个三极管的基极和发射短接,此时小中间继电器应立即动作,即证明直流回路完好。

2.交流回路检查

一次通100V时,二次电压约为40V(开路)。

3.整组试验

利用自耦变压器调整交流电压,加给继电器一次回路,改变电位器R8,使继电器在2V~15V范围动作。

三、BY-4A电压继电器开孔尺寸

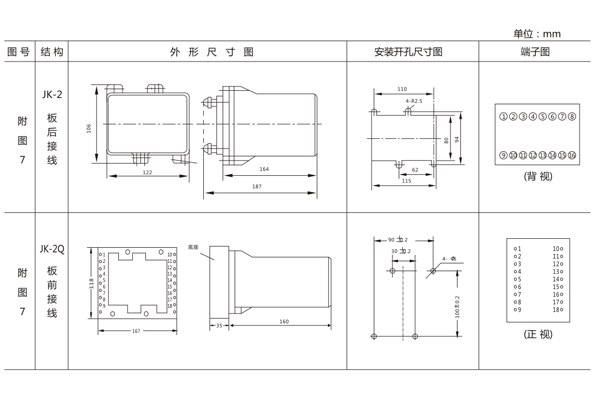

开孔尺寸
