一、JY-1B/2电压继电器用途

JY-1B/2电压继电器是静态型,瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路,具有灵敏度高,动作时间快,功耗小、整定方便等特点,继电器的直流电源和出口继电器有信号指示灯监视,继电器有2付大容量的转换接点输出,用户可根据具体情况直接控制被保护设备(JY-1A例外)。继电器动作值由面板上的拨码开关进行整定,直观方便。

JY-1B/2电压继电器

二、JY-1B/2电压继电器工作原理

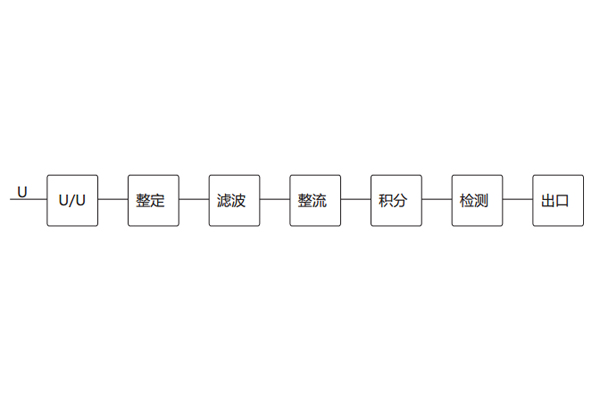

工作原理

由电压-电压变换器将输入电压变换成适当的电压,通过动作值的整定和有源带通滤波,经过全波整流,利用其脉动电压进行比较积 分,由检测器对积分电平时行判断,当积分电平超出检测电平时,检测器输出高电平,驱动出口继电器动作。

JY-1A,JY-1B继电器采用了新型的积分判断电路,使继电器的动作时间和返回时间都较快,暂态超越也小,有很强的抗干扰性能。

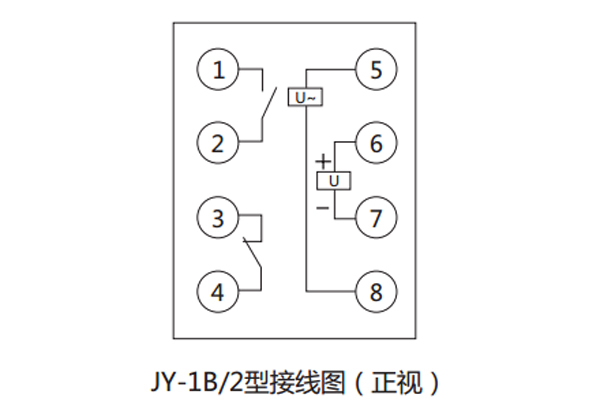

三、JY-1B/2电压继电器接线图

如下图所示(图中触点为继电器直流电压和交流电压均未加,即继电器处于失电状态时的状态,当继电器加上直流辅助电压,但交流电压 为零时,过电压继电器的触点状态与图中触点状态相同,而低电压继电器触 点状态正好相反)。

接线图
