一、BY-4A继电器用途

BY-4A电压继电器(以下简称继电器)是一种小定值的过电压继电器,用于电力系统继电器保护线路中,作为方向横差保护的闭锁元件。

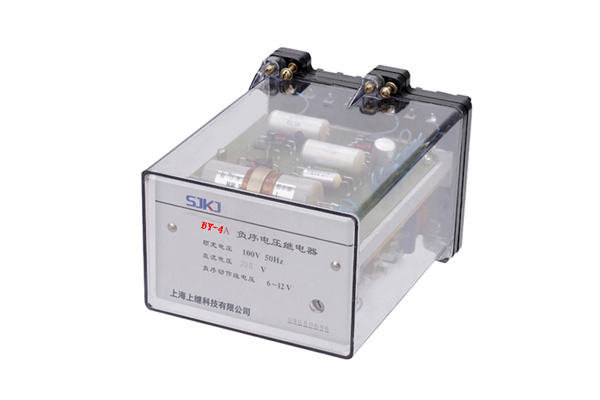

BY-4A继电器

二、BY-4A继电器技术参数

1.交流额定电压:100V、50Hz。

2.直流额定电压:48V、110V、220V。

3.整定范围:2V~15V。

4.返回系数:不小于0.85。

5.动作时间:在1.2倍整定点上不在于0.04s。

6.动作值误差:任意整定值不大于6%。

7.动作值变差:不大于10%。

8.触点型式:一动合、一动断。

9.功率消耗

AC≤6VA

DC 220V/≤6W,110V/≤4W,48V/≤2W。

10.触点断开容量:

在直流有感(τ=5ms)回路,U≤250V,I≤0.5A,为30W;在交流(cosφ=0.4)回路,U≤250V,I≤1A,为100VA。

11.触点长期允许闭合电流为2A。

12.电寿命为5000次。

13.机械寿命为50000次。

14.绝缘电阻不小于300MΩ。

15.介质强度

继电器各导电电路连一起与外露的非带电金属部分及外壳之间,能承受 2kV(有效值)50Hz的交流电压历时1min试验,而无绝缘击穿或闪络现象。

16.冲击电压为5kV。

17.当环境温度为50℃,继电器应能长期耐受110%额定电压其线圈温升不超过55℃。

三、BY-4A继电器接线图

接线图
