一、JFY-1继电器用途

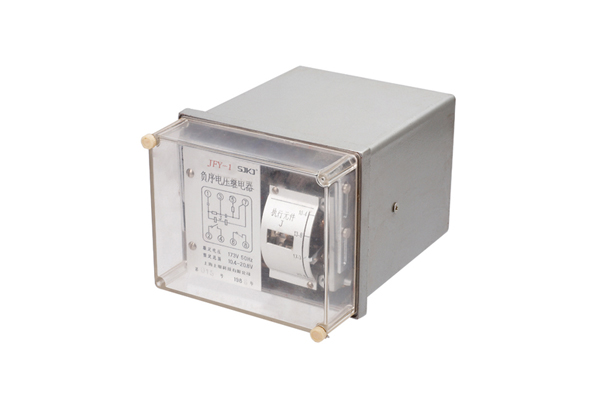

JFY-1负序电压继电器(以下简称继电器)为集成电路型继电器,可用于发电机和变压器的继电器保护线路中,作为电压闭锁元件,它反映不对称故障时线路电压的负序分量。

该继电器采用拨码开关来整定动作电压,使动作值的整定更加精确、直观,为用户提供了极大方便。并可直接替代原用DY-4型负序电压继电器。

二、JFY-1继电器工作原理

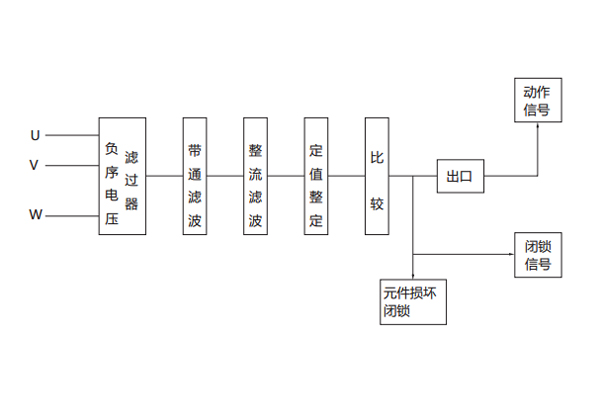

1.继电器原理如下图

工作原理

三相电压经负序电压滤过器后,将其中的负序分量转变为单相电压信号(这个信号的大小与三想电压中的负序分量成正比),这个信号经整流滤波、定值整定回路后,变成平稳的直流信号与某一基准电压相比较,条件满足时比较器翻转,出口继电器动作并发出动作指示信号。

如果继电器内部元件损坏,则元件损坏闭锁回路动作,将出口闭锁、并发出闭锁信号。

三、JFY-1继电器开孔尺寸

开孔尺寸
