一、DY-38/Z继电器结构及其特点

DY-38/Z电压继电器为插拔式结构,嵌入式安装,并有透明的塑料外罩,可以方便地观察继电器的电压整定值及规格,安装方式亦为凸出式安 装。插拔式结构便于调整和维修,继电器出厂时,工厂提供安装和接线的成套零件及按合同供给的备品备件。

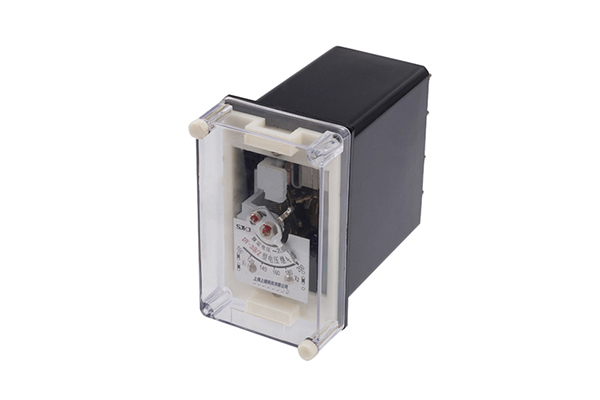

DY-38/Z继电器

二、DY-38/Z继电器电气原理及工作原理

电气原理

电气原理图同内部接线图

其中:C1 C3--作为降压元件用

C2 C4--作为滤波用

D1 D2--改善返回系数

工作原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端,线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点,从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象,提高了电压继电器工作的可靠性。

三、DY-38/Z继电器接线与调试

所需仪器:交流电压表一只(0.5级),交流调压器一台。

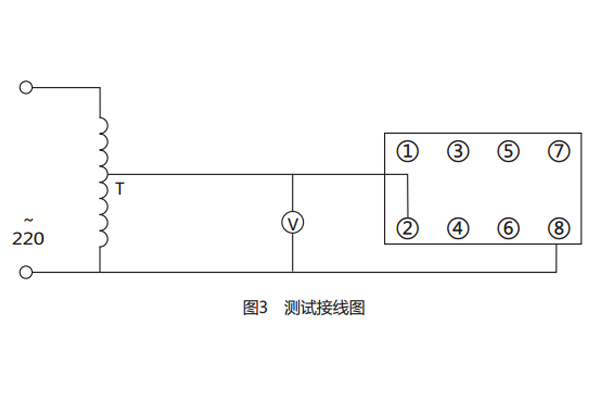

a) 接线图如图

b) 调试:从最小整定值开始,即先将指针指向最小整定值处,检查接线无误,并将调压器调至零,接通电源,调调压器使其电压逐渐增大至高 于整定值,然后再慢慢减小电压观察其动作,记录动作值,然后调大电压记录返回电压,从而计算出返回系数。然后将指针指向第二、三、四、五点 整定值处。如上调试。

接线图

四、DY-38/Z继电器工作条件

1.环境温度为-25~40℃;

2.大气压力:80~1l0kPa;

3 .相对温度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃,且表面无疑露。最高温度为40℃时,平均最大相对湿 度不超过50%。

4. 使用地点出现的振动响应量和冲击响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定 的I级严酷等级。

5. 使用地点应具有防御风、雪、雨、沙的保护设施,无腐蚀性气体和爆炸气体。

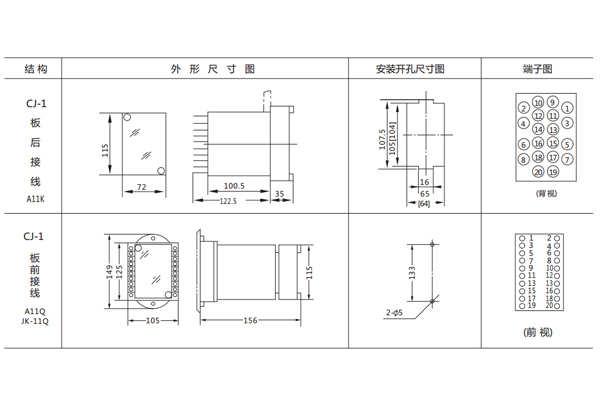

五、DY-38/Z继电器开孔尺寸

开孔尺寸
