一、JY-G继电器用途

JY-G端子排静态电压继电器用于电动机、发电机、变压器和输电线的继电保护装置中作为过电压保护、欠电压保护或低压闭锁启动元件。

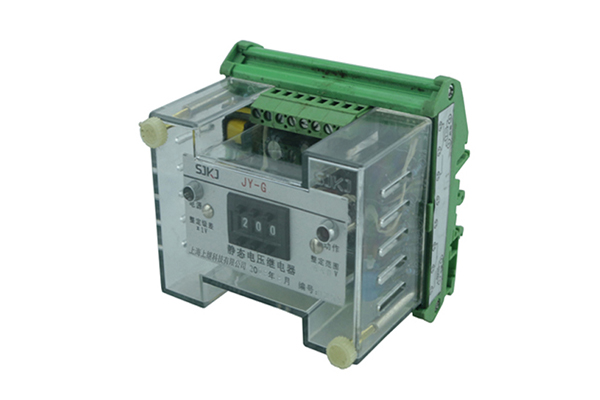

JY-G继电器

二、JY-G继电器技术参数

1、电压整定范围: 有辅助电源1~240V或1~440V,无辅助电源15~240V或80~440V;

2、电压整定级差: 1V;

3、返回系数: 过压0.90~0.95,欠压1.02~1.05

4、整定误差: 电压整定平均误差≤±3%,平均误差=( 5次测量平均值-整定值)/整定值×100%

5、功率消耗: 辅助电源≤5VA;测量电源≤1VA。

6、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量,绝缘 电阻>300MΩ。

7、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟 无击穿或闪络现象。

8、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261、GB6261 <<静态继电器及保护装置的电气抗干扰试验>>中的有关规定。

9、触点容量: 继电器触点在电压不大于250V,电流不大于2A的直流有感负荷(时间常数为5ms±0.75ms)电路中,断开容量为50W; 在电压不大于250V,电流不大于1A的交流电路中(功率因数为0.4±0.1),断开容量为250V。触点接通容量为DC250V\2A、AC250V\5A。

10、触点寿命: 电寿命105次 ,机械寿命105次。

11、动作时间:≤25ms(过压1.2倍整定值,欠压0.8倍整定值)

12、返回时间:≤25ms(过压0.8倍整定值,欠压1.2倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

14、测量电源: 有辅助电源产品的测量电源 1~240V或1~440V,无辅助电源产品的测量电源15~240V或80~440V。

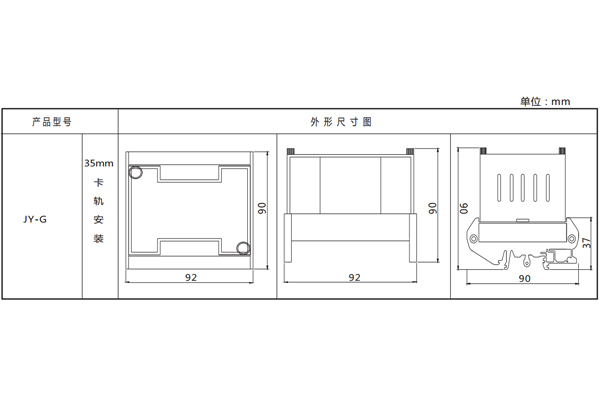

三、JY-G继电器开孔尺寸

开孔尺寸
