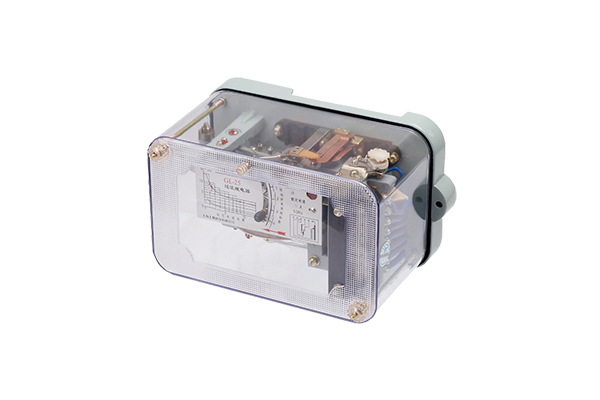

GL-25过流继电器-上海上继科技有限公司

发表时间:2020-05-04 23:35 浏览次数: 〖返回〗


一、GL-25过流继电器调试方法

由于运输中的颠震或其它原因而使继电器的结构或性能改变时,建议按下述方法进行调整。

1、主触点间隙不小于2mm。为了防止触点抖动,动触点对于动合触点在动作前,对于动断触点在动作后,应与限制器接触。

2、信号触点间隙不小于1.5mm。当信号触点刚刚闭合时,扇齿与蜗杆咬合应不少于2个齿。

3、过渡转换主触点a、接触系统示意图中动断主触点压力不小于7g,用弯曲接触片5来达到(参见图2),断开后的触点间隙不小于2mm。b、动合主触点间隙不小于1.5mm。


c、动作前,接触片3靠在止挡1上,弹簧片2与接触片3间的距离为0~1mm。

4、框架与转盘的轴向活动量为0.1~0.2mm。继电器在工作位置及倒置180°的位置上,转盘不应与久磁铁及导磁体的极面相碰。

5、扇齿与蜗杆的咬合量为扇齿高的1/3~2/3。

6、旋转倍流螺钉,改变动铁与导磁铁之间的气隙,即可调整瞬动电流。

7、调整感应片及弹簧,使动作电流返回电流与技术要求相同。

二、GL-25过流继电器应用范围

GL-25过流继电器反时限过流继电器(以下简称继电器)具有反时限特性,应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统安全。

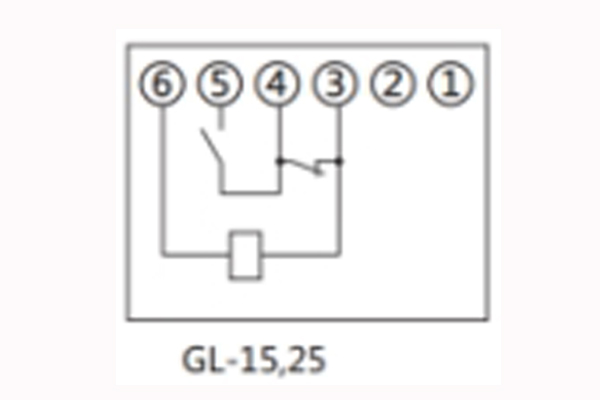

三、GL-25过流继电器接线图
