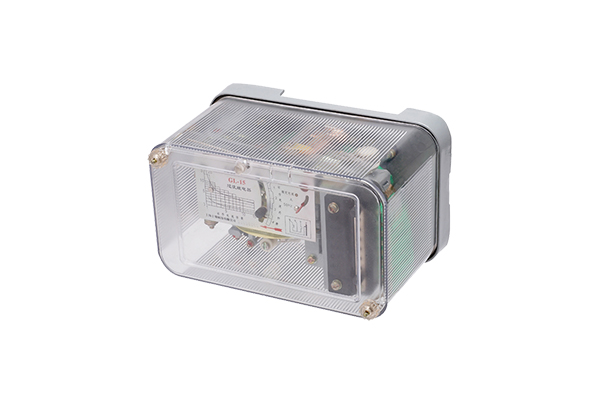

一、GL-15过流继电器概念

GL-15过流继电器反时限过流继电器(以下简称继电器)具有反时限特性,应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统安全。

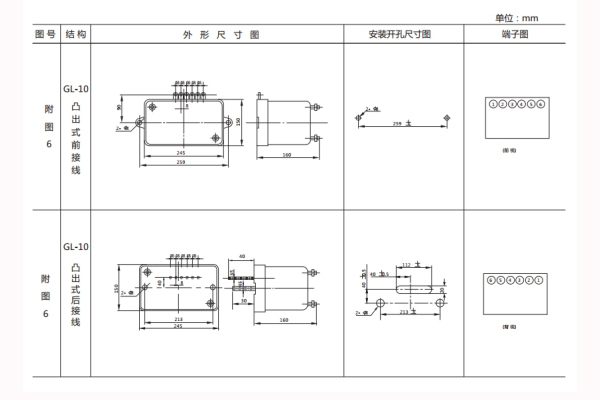

二、GL-15过流继电器开孔尺寸


三、GL-15过流继电器技术要求

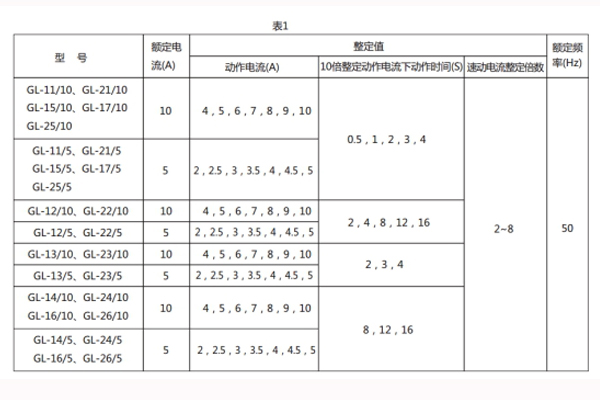

1.继电器的额定电流与整定范围见表1。

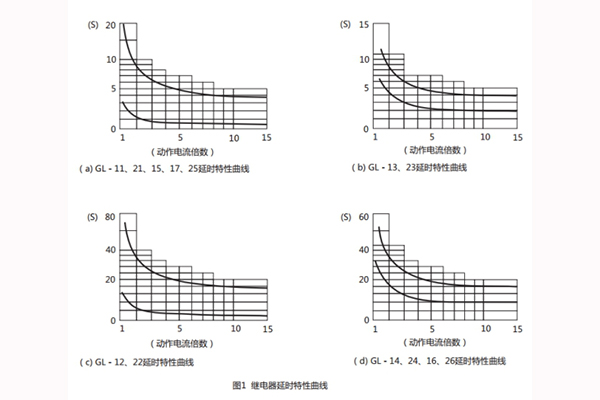

2.继电器的延时特性曲线见图1。

3.继电器线圈的长期允许电流为110%额定电流。

4.继电器的返回系数,对于GL-11、12、21、22型应不小于0.85,对于GL-13、14、15、16、17、23、24、25、26型应不小于0.8。

5.当电流为继电器的整定电流时,继电器的功率消耗不大于15VA。

6.触点性能

a、动合主触点性能

动合主触点在电压不大于250V时,能接通直流或交流5A,但是断开它所接通的电路,应当由其它触点担任(例如由开关的辅助触点)。

b、动断主触点性能

直流有感(τ=5ms)回路,U≤250VI≤0.5A,为50W;交流(cosΦ=0.4)回路;U≤250VI≤2A,为250VA。

如果被控电路系由变流器供电并与继电器主触点并联,且当电流为4A时,其总阻抗不大于4Ω,则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。

c、过流转换主触点性能

继电器的过流转换主触点控制电路由变流器供电,且其阻抗值在电流为3.5A时不大于4.5Ω,当电流增至150A时,继电器主触点能够将这个电路分流接通与分流断开。

d、信号触点性能

继电器的动合信号触点,在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A交流电路。



7、热性能要求

当环境温度为40℃时,继电器绕组线圈长期承受110%额定电流,其最高允许温升不超过65℃。

8、绝缘电阻不小于300MΩ。

9、介质强度

继电器所有电路对外壳和非带电的金属部分,以及在电气上无联系的各电路之间的应能承受2kV(有效值)50Hz交流试验电压,历时1min,无绝缘击穿或闪络现象。

10、寿命

GL-15型继电器机械寿命为500次,电寿命为50次。

11、重量约为4kg。
